爱尔威S8维修篇:更换主板

  • 来源:

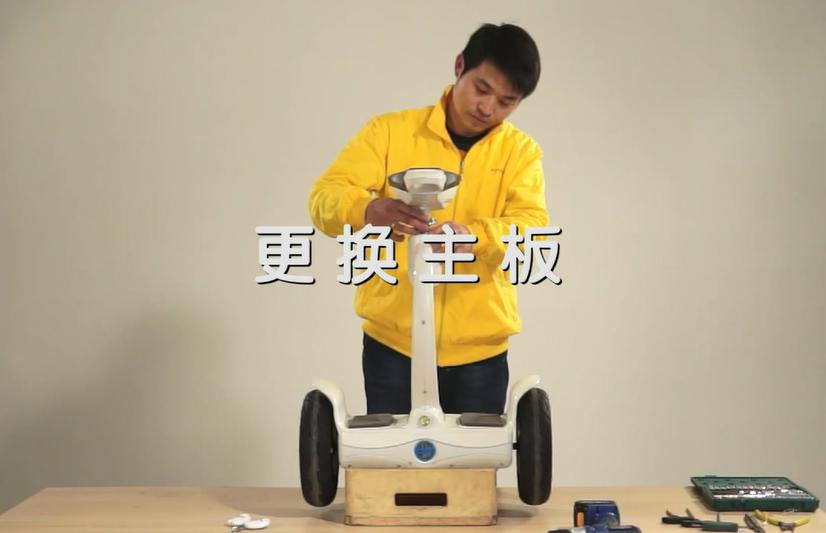

  如果你有一辆爱尔威(Airwheel)S8智能平衡车,当它的主板出现问题了之后,应该如何更换维修呢?下面就一起来学习一下吧。

  【友情提醒】维修更换之前,小伙伴们需要先了解一下爱尔威售后条款与保障(http://www.airwheel.cn/styles-typography.html),然后再判断是自己动手还是送去保修。

电动平衡车

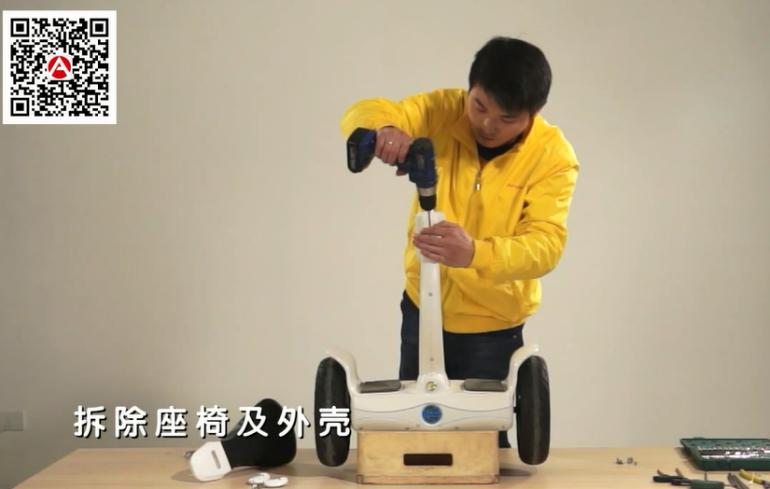

  一、拆除座椅和外壳

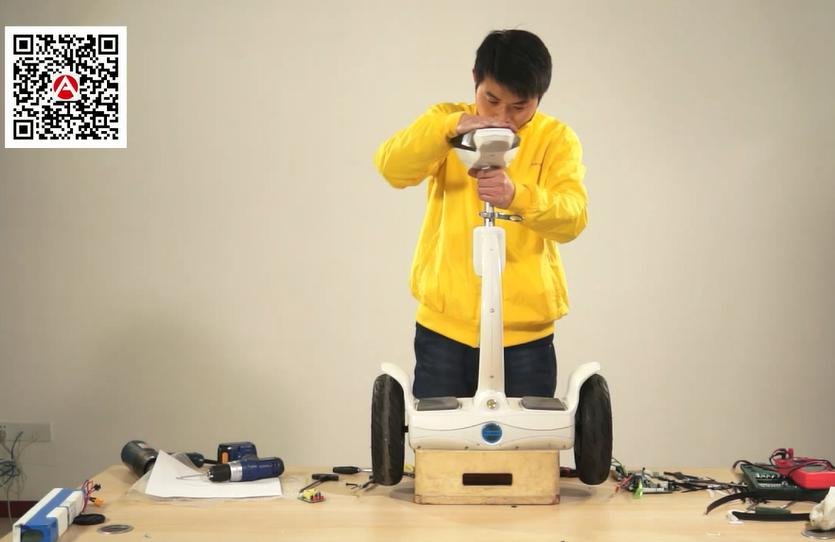

  首先,打开扶杆处的锁扣,将车座拔出。

电动平衡车维修

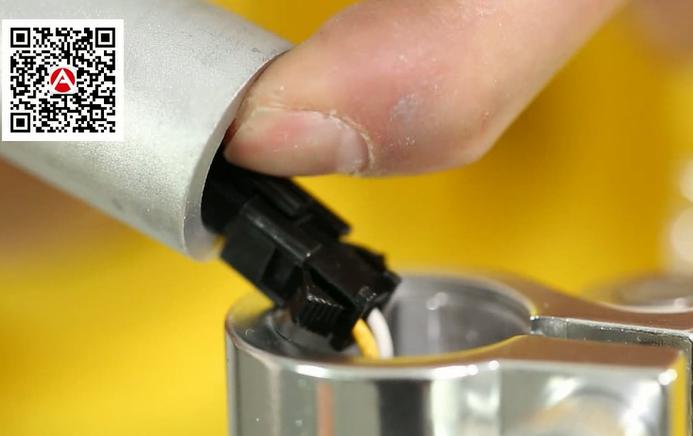

  注意车座和车身有线路连接,彻底拆除,需要断开此处连接。

智能平衡车维修

  拆卸体控杆外壳上的全部螺丝,然后将体控杆外壳取下。

爱尔威S8维修

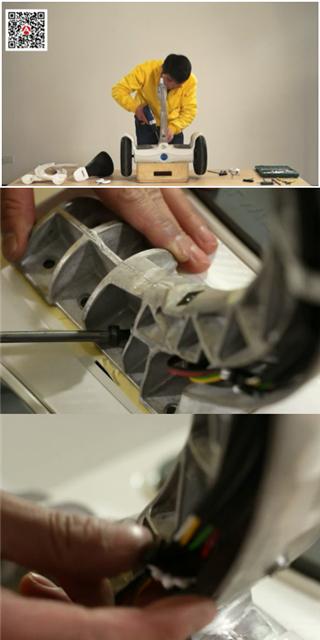

  拆卸体控杆内部用于固定体控杆与底座接线的螺丝,将接线取出,并断开,取下体控杆放到一边。

平衡车维修方法

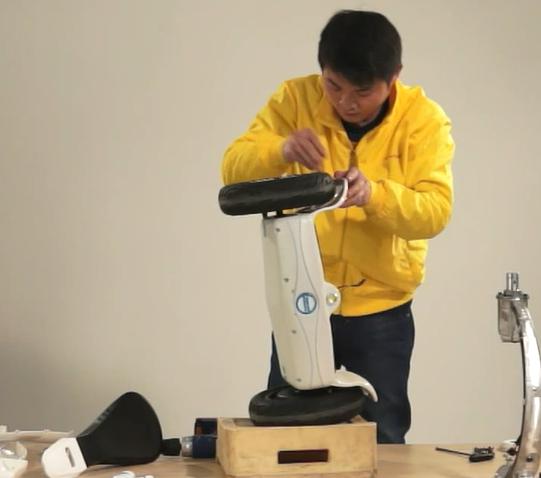

  将车身底座侧放,卸除底部的螺丝,将车身底座车盖打开。

爱尔威S8维修

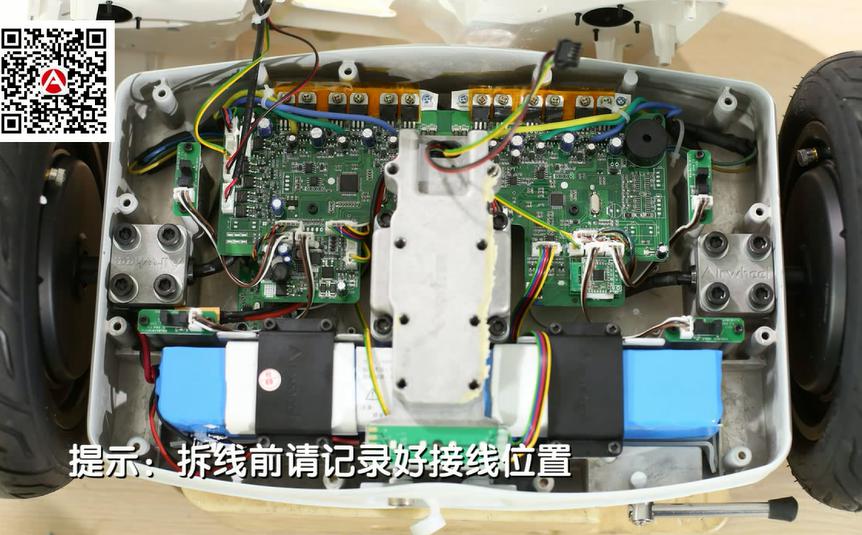

  拆开就是内部了,从这里开始,需要断开的接线较多,每一步可以先拍照,以免安装时接错或漏接。

爱尔威S8更换主板

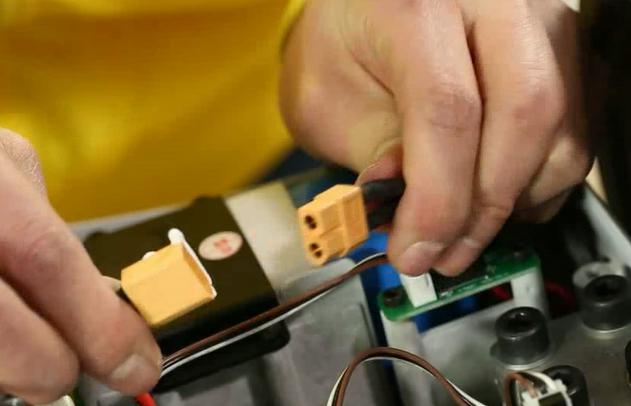

  先断开电源线,再断开上盖语主板的连接线,将上盖放置到一边。

爱尔威S8更换主板

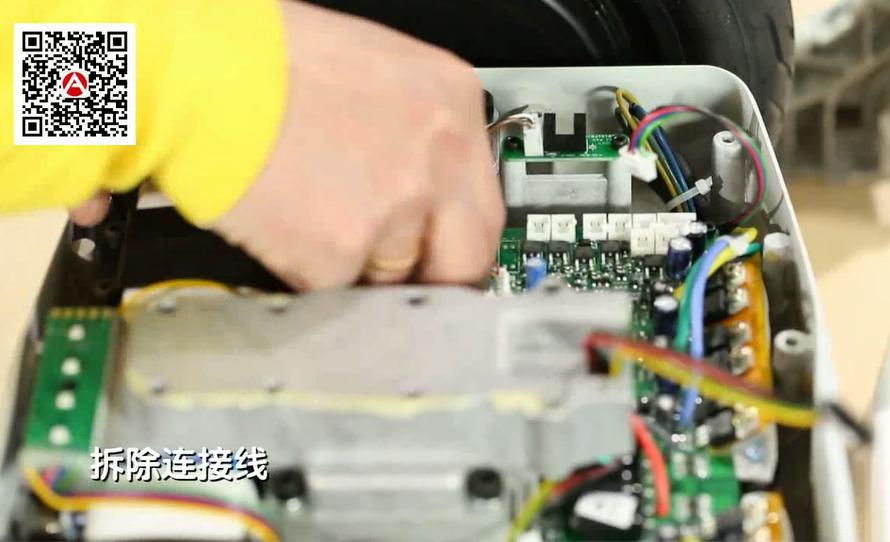

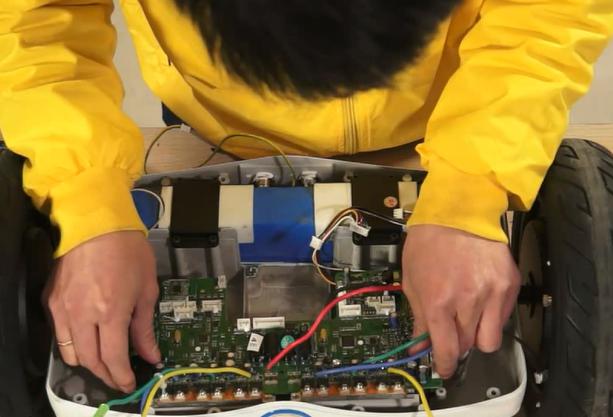

  然后依次拆除主板上的各连接线。

  部分接线用绝缘胶带和扎带捆绑好了,需要先解开扎带和胶带,再将接线断开。

爱尔威S8更换主板

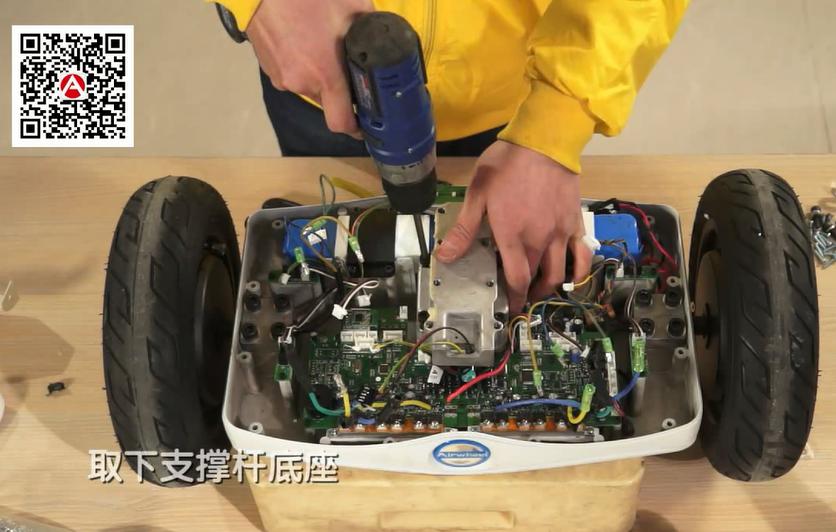

  下面需要取下固定支撑杆底座的螺丝,将这一部分取下。

爱尔威S8更换主板

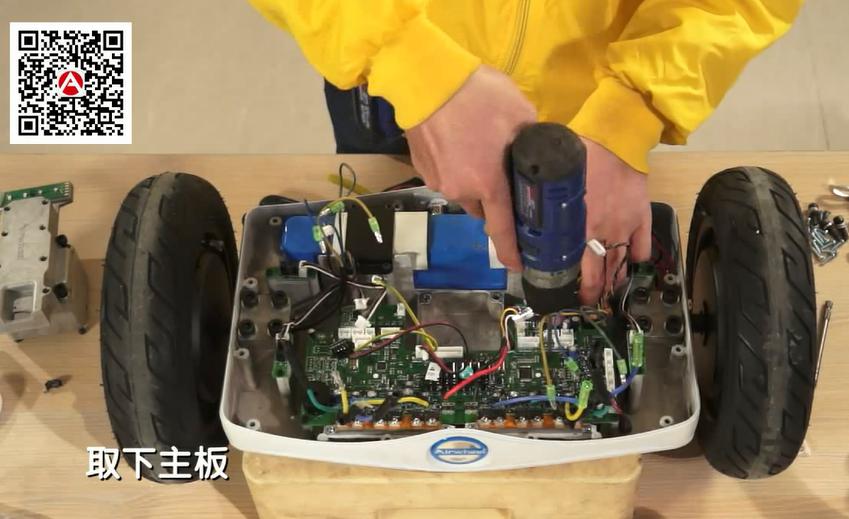

  完全拆卸好固定主板的螺丝后,就可以将主板完全取下了。

爱尔威S8更换主板

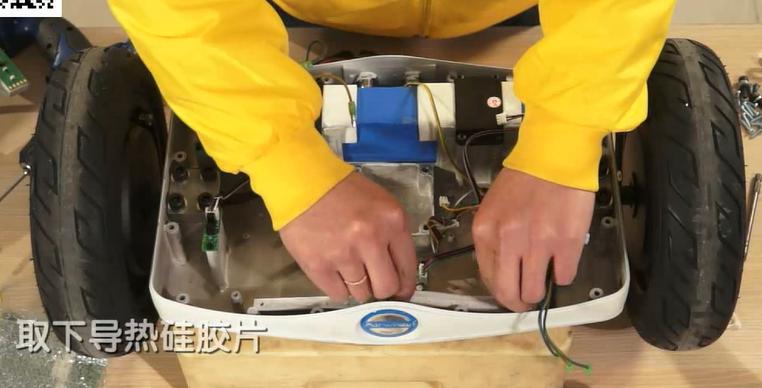

  取下旧的导热硅胶片,并重新放置好新的导热硅胶片。

爱尔威S8更换主板

  安装新的主板。

  放置到位后,将主板上的螺丝全部安装好。

  然后就需要将接线一根一根的接好,并进行整理,用扎带或绝缘胶带进行固定。

爱尔威S8更换主板

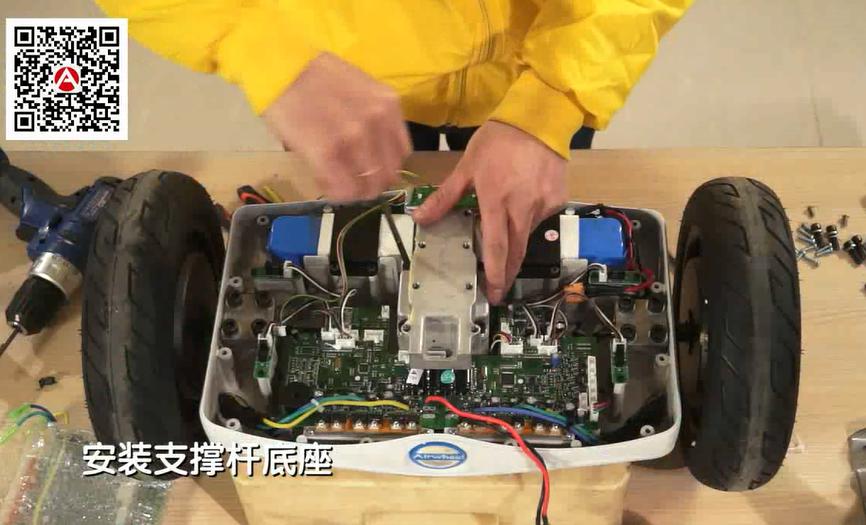

  安装好主板后,将支撑杆底座重新装回原位,并装好螺丝进行固定。

  将与主板相接的相应连接线接好。

  最后电池与主板的连接线接好。

  接下来,先别急着装车壳,我们需要先对车辆进行校准。

爱尔威S8更换主板

  1)保持车体水平,且车轮悬空;

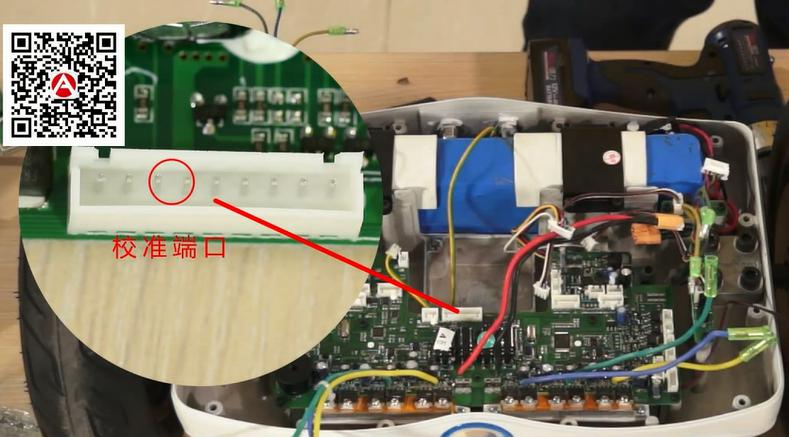

  2)将校准线插入图示区域;

  3)将支撑杆与车体的接线进行连接,并固定好支撑杆与底座相连的螺丝;

  4)连接好座椅与支撑杆的连接线;

  5)打开车身上的电源开关,短接校准线并按下遥控器上的A键;

  6)分开校准线,确保线头不接触车体,校准完成后关闭车体电源开关,然后拔掉校准线。

爱尔威S8更换主板

  确认无误之后,就可以安装上盖啦。依次将车座盖、支撑杆的外壳装好并固定好螺丝,安装时注意理好线路,不要压到线。

  最后,装好车座就大功告成啦!

  如果有不明白的,或想要知道更多细节,可以点开链接直接观看更换维修视频:http://v.youku.com/v_show/id_XMjYyODM1OTg5Ng==.html(复制网址到地址栏)
