爱尔威S3平衡车【维修篇】:如何维修前后灯

来源: 发布时间:2017-03-13

  今天,要来和大家分享的是爱尔威(Airwheel)S3智能平衡车前后灯的维修更换方法,希望对你能够有所帮助。



爱尔威S3



  首先,我们需要将S3的电池组拆卸下来,如图所示区块即是电池,只需将螺丝全部拆卸下来,即可将电池取下。



爱尔威S3维修



  取出电池之后,接下来要就要来拆车底座的脚踏板区域了。

  第一步自然还是拆下脚踏板的螺丝。(由于拆卸下的螺丝较多,可以专门用一个小盒子,用来存放螺丝,以免滚落导致找不到。)



爱尔威S3维修



  拆卸好螺丝后,脚踏板可直接揭开,揭开后将踏板与主机的连接线断开,将拆卸好的踏板放在一旁。(小贴士:所拆接口可拍照记录,方便之后安装,或在接线上相对应的裹上不同颜色的胶带或写有相应标号的贴纸。)



爱尔威S3维修



  下面,继续拆卸铝盖板,同样是螺丝固定,拆卸较为简单。



爱尔威S3维修



  拆开铝板盖之后,首先将主控板上1处红色线的连接线拔下,注意力道避免扯断;

  然后将2处的接口断开;

  3处的两个螺丝拆卸下来,取下压线板。



爱尔威S3维修



  接下来,将车身侧立而放,拆卸撑脚螺丝,然后取下撑脚部分。



爱尔威S3维修



  再拆卸底壳的固定螺丝,然后拆卸底座,这样就可以看到前大灯与后置智能尾灯了。



爱尔威S3维修

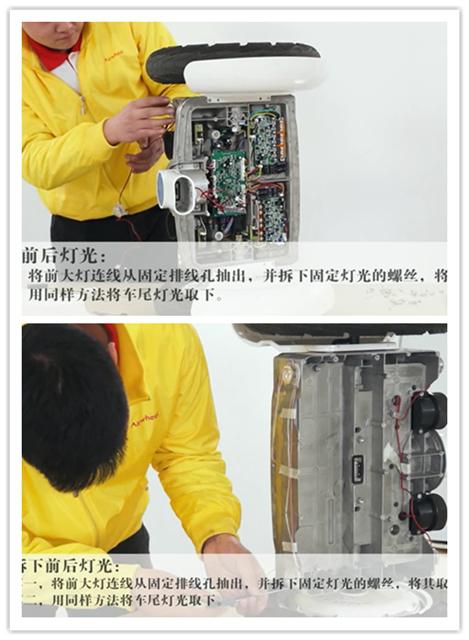

  接下来的拆卸较为简单,只需要将前灯与尾灯的连接线从固定孔位抽出,并拆卸固定线路的螺丝即可。拆卸时,记忆一下排线的走法,方便之后更换新灯装回去。



爱尔威S3维修



  安装新的前灯时,首先要撕开灯背面胶带的封纸,然后将它贴放在原本大灯的位置,将排线与螺丝按照之前拆卸的步骤固定好。排线走孔的时候,注意要轻,避免拉损;安装好后,别忘了用胶带固定好排线。后车灯同理。

  然后再将车壳、撑脚复位,注意不要少装螺丝。



爱尔威S3维修



  装好后,将前后灯的接线与主控板相连,并将压线板重新装好用螺丝固定。

  接下来安装铝板的各螺丝,将线路穿过铝板的专用孔与脚踏板的控制接口连接好,然后固定脚踏板的螺丝。

  最后,将电池重新安装回去,并固定好螺丝,整个灯光更换就完成啦。

  记得注意一下是否有螺丝多出,谨防有所漏装,影响车子骑行安全。
