爱尔威S3平衡车【维修篇】:如何更换电池保护板

来源: 发布时间:2017-03-17

  今天要来说说的是平衡车爱尔威S3这款产品的电池保护板是如何更换的,希望能够为大家的日常使用、维护带去便利。

  官方友情提醒:拆机更换需要根据自身能力来考虑,爱尔威(Airwheel)旗下的产品都是有完善售后服务的,而自己拆车意味着放弃售后,需慎重选择。(爱尔威售后条款与保障:http://www.airwheel.cn/styles-typography.html)

电动平衡车维修

  更换电池保护板,首先当然要先将电池拆卸下来,电池位于爱尔威(Airwheel)S3底座的背面,只要将周围的螺丝都拆了,便可以直接取下来了。

平衡车维修

  电池就是这样的,下面依旧是拆螺丝,要将电池组外壳的螺丝全部拆卸下来,如果是第一次拆卸,螺丝孔内一般都塞有防尘塞,要先用镊子取出。

平衡车维修

  打开电池盒,将另一部分先放置到一边。撕开固定在蓝色电池上的胶带。

平衡车维修

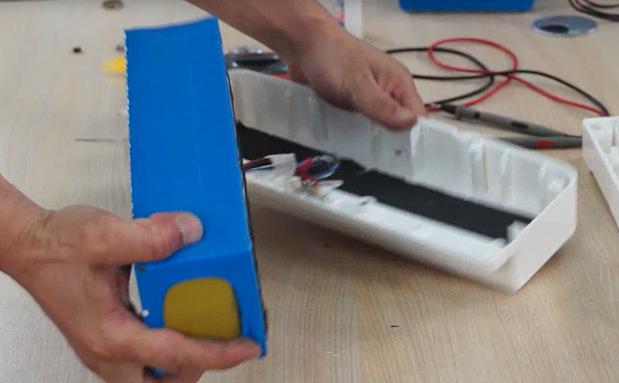

  将电池充盒内取出,注意不要扯到接线。

平衡车维修

  剪开电池外围的热缩胶膜,并将其拆开。

平衡车维修

  这就是电池的内部了。下面我们要做的就是拆开电池周围一圈的镍片。

平衡车维修

  拆解镍片时,我们需要注意以下几点事项:

  1)使用绝缘镊子或其它绝缘体辅助拆解电池镍片;

  2)拆除和焊接镍片时,不可以短路连接。

平衡车维修

  完成全部镍片的拆解之后,我们就可以将电池的保护板直接取下来了。

平衡车维修

  取下之后,我们需要将连接在保护板上的线路拆下来,拆开之前,可以先拍照记录,方便之后的安装。

  接下来,就是取出完好的保护板,将它重新焊接回去了。

平衡车维修

  首先当然是照着原样焊好接线。

平衡车维修

  然后将保护板反过来,剪掉过于突出的锡块。

平衡车维修

  将电池保护板重新固定回电池上,将周围一圈的镍片重新焊接回去,依旧注意不要造成短路。

平衡车维修

  全部焊接好后,下面要为电池套上绝缘用的热缩胶套,长度建议35cm。

平衡车维修

  套上热缩胶套前,注意将电池表面可能吸附的灰尘、纸屑等杂物清理一下,确保干净。

平衡车维修

  用吹风机将热熔胶套封紧。

平衡车维修教程

  将电池放回电池盒前,在对应面的电池组上贴上双面胶,这样可以帮助电池组固定的更为牢靠,不会在盒内发生轻微移动。

平衡车维修

  放好后,这一面同样贴上双面胶。

平衡车维修

  并将线路整理好,放入电池盒内,同样用胶带进行固定。

平衡车维修

  最后将电池盒外的所有螺丝固定好即可。

  这样整个电池保护板的更换就算全部完成啦。
