爱尔威R5车友必知,电单车控制板的更换方式

  • 来源:

  当你的电动自行车出现有电却没有速度的情况时,那么极有可能是它的控制板发生了问题。有问题就要修,今天要分享给大家的内容,便是关于如何修理更换智能自行车爱尔威(Airwheel)R5控制板的问题。(爱尔威售后条款与保障http://www.airwheel.cn/styles-typography.html)



电动自行车控制板

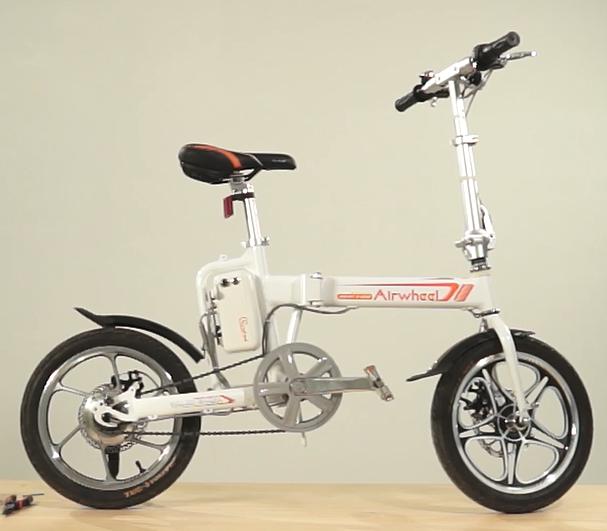

  车友小伙伴们先来猜猜看,爱尔威(Airwheel)R5智能自行车的控制板位于哪里?猜到了,就知道我们最先要拆R5的哪里了。

  好了,答案就在下一秒。爱尔威(Airwheel)R5的控制板就位于电池盒内,你猜到了吗?



电动自行车控制板



  让我们开始拆卸电池盒吧。

  步骤很简单,主要为一下几步:

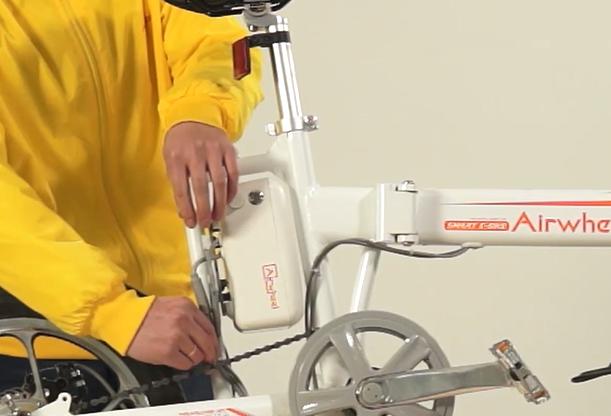

  1)断开电池盒与爱尔威(Airwheel)R5车体的连接线,由于接线都是灰色,注意记牢接线与接线间的连接方式;

  2)用工具拧松固定电池盒的紧钉螺丝;

  3)拉开分度销,取下R5的电池盒。



电动自行车控制板



  下面我们需要打开电池盒,看看里面究竟有些什么。

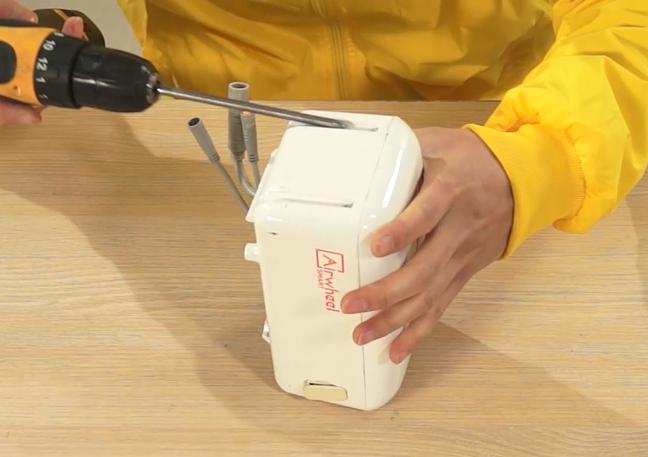

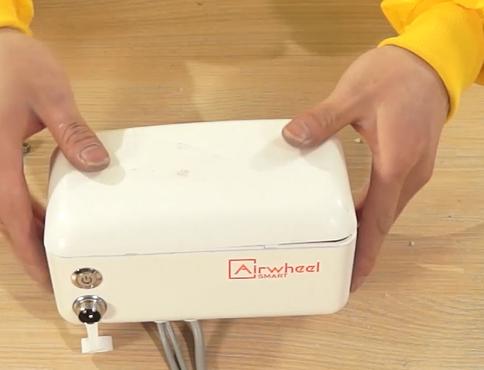

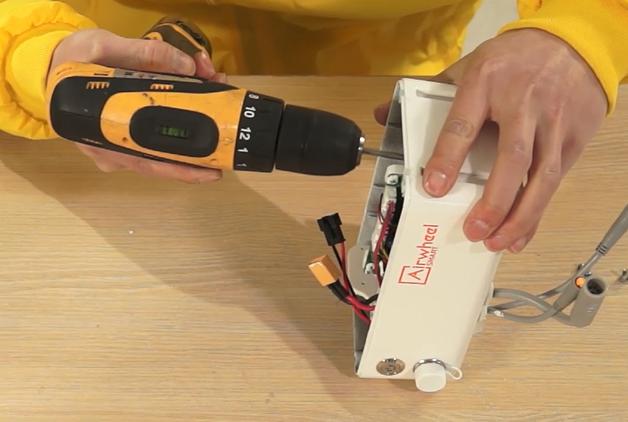

  至于打开方式,非常简单,只需要用螺丝刀将电池盒四角的螺丝全部拆卸下来,就可以了。



电动自行车控制板

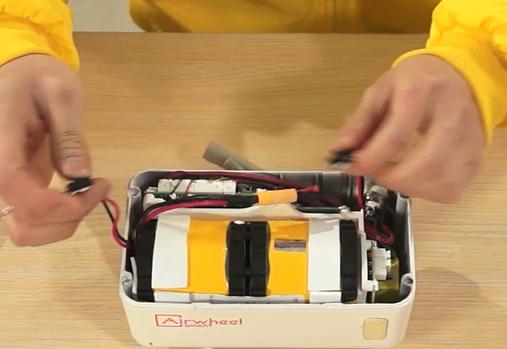

  断开电池与电池盒的连接线,由于接口的颜色并不相同,安装时只需要将相同颜色接口的接线相接即可,所以并不需要拍照记录。



电动自行车控制板

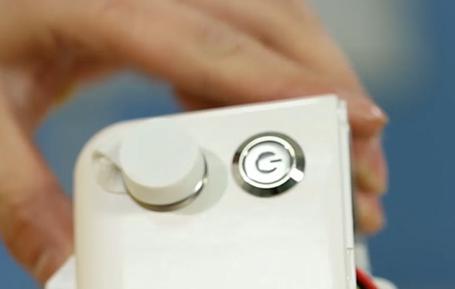

  按下电源开关进行放电。



电动自行车控制板

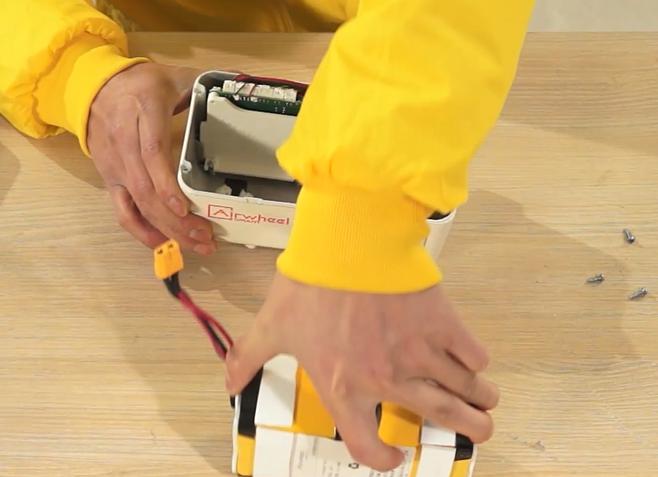

  将电池从电池盒内取出。



电动自行车控制板

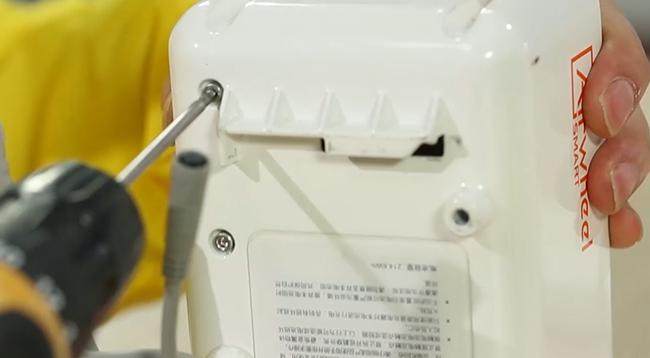

  将电池盒底部的螺丝拆卸下来,这是用于固定散热块的。



电动自行车控制板



  将电池盒内部控制板支架的螺丝拆卸下来。



电动自行车控制板

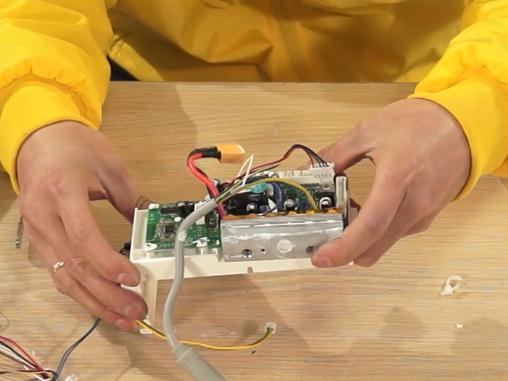

  断开电池盒与主板的连接线,并取出控制板。



电动自行车控制板

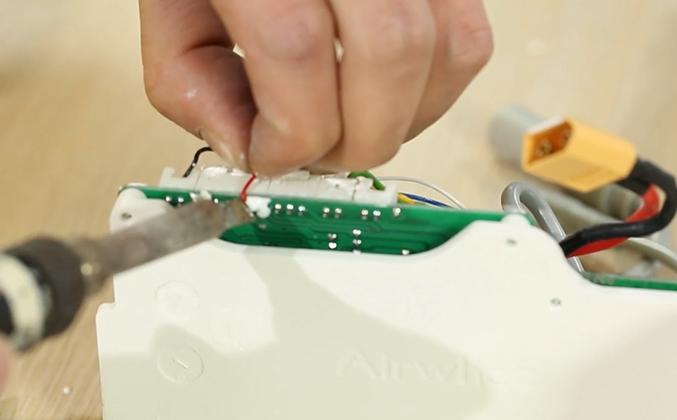

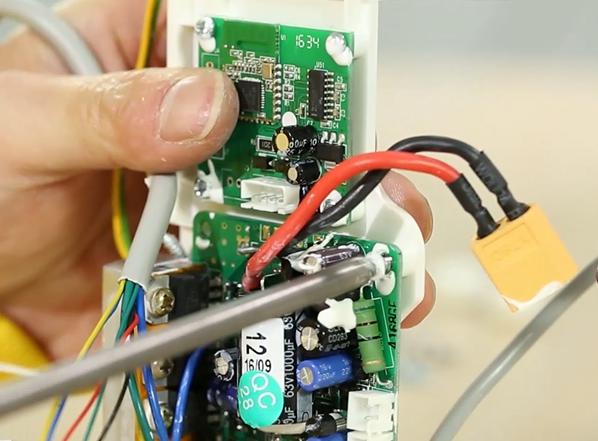

  注意先记录号主板上接线的连接方式与位置,断开它们的连接。



电动自行车控制板

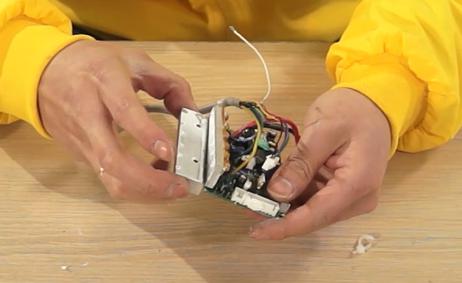

  拆卸下固定主板的各螺丝,将主板从支架上取下。



电动自行车控制板

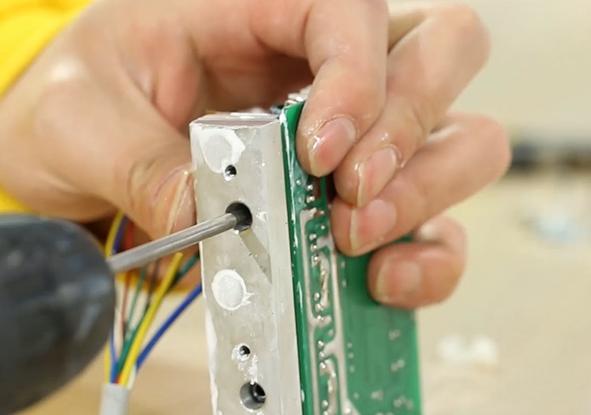

  拆卸下固定主板散热块的螺丝,取下散热块。

  下面就是取出新的主板,然后重新安装回去了。



电动自行车控制板



  将散热块用螺丝固定到新的主板上。



电动自行车控制板



  将主板固定回主板支架,依旧是螺丝的安装,注意不要有螺丝遗漏忘装。



电动自行车控制板

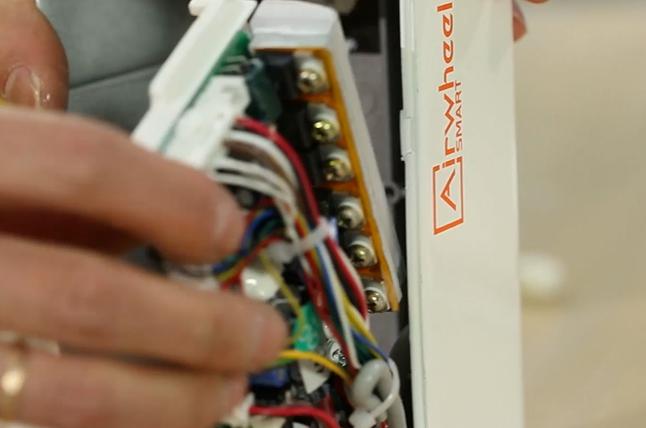

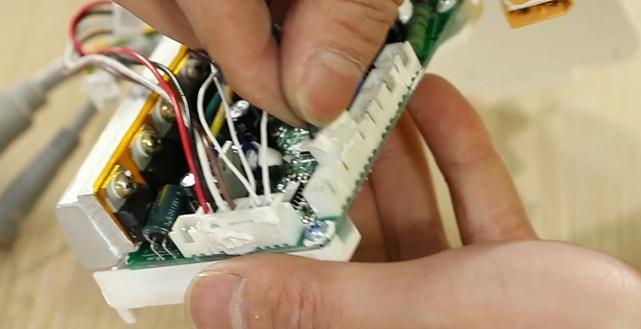

  划重点:按照之前的记录连接好接线,并用扎带进行整理,务必保证每一根接线都接对。



电动自行车控制板



  将安装回主板支架的主板,放回电池盒内,注意接线的整理复位。



电动自行车控制板

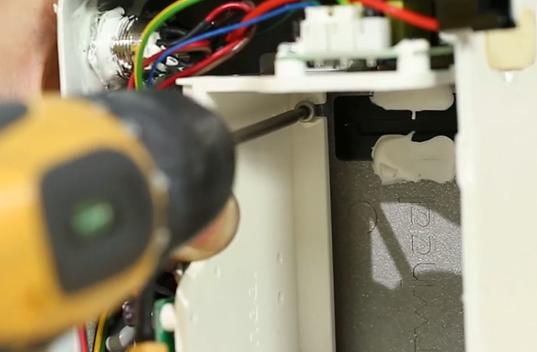

  固定好内部主板支架的全部螺丝。



电动自行车控制板



  也不要忘了安装好电池盒底部固定散热块的螺丝。



电动自行车控制板

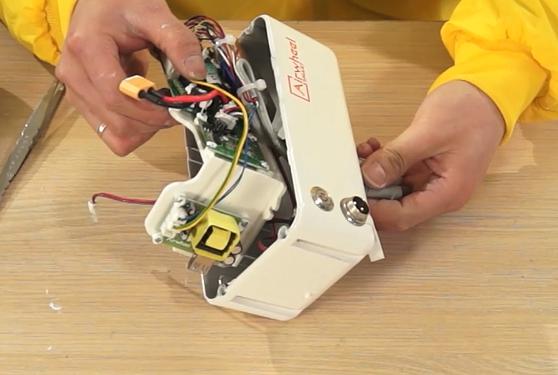

  接下来又到了连接接线的时候,虽然有点多、有点繁琐,但是按照记录的内容一根一根接,完成了就是距离成功的一大步。



电动自行车控制板

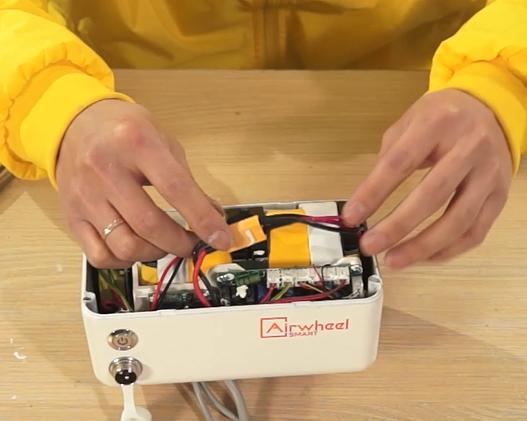

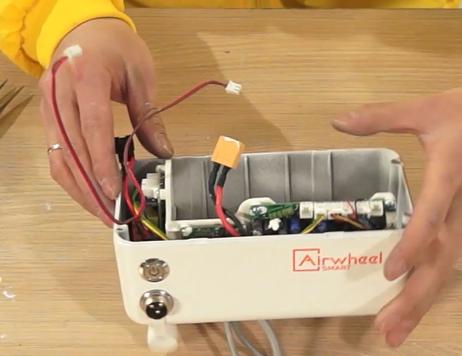

  加入电池,并连接整理好各接线。



电动自行车控制板

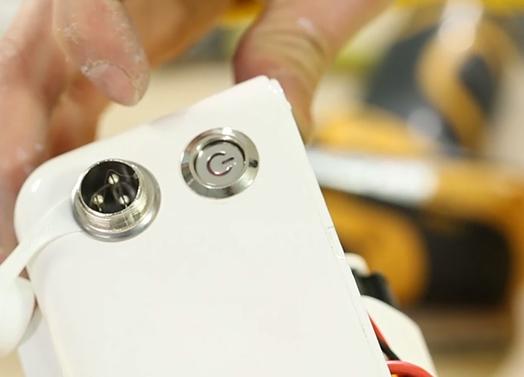

  安装电池盒上盖之前,可以先按下电源开关,如果灯亮即表示安装无问题。



电动自行车控制板

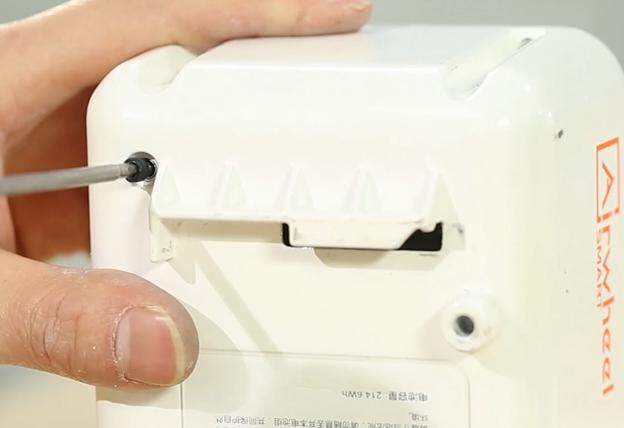

  最后安装好电池盒上盖,并拧紧所有螺丝。

  将电池盒重新装回爱尔威(Airwheel)R5的车身,就算大功告成了!

  爱尔威(Airwheel)R5智能自行车电池维修视频:http://v.youku.com/v_show/id_XMjY1MzcyMTAyMA==.html
