爱尔威S3平衡车【维修篇】:驱动板与主控板的更换步骤

  • 来源:

  本文中将向大家详细讲解一下爱尔威S3智能平衡车这款产品的驱动板与主控板的更换步骤。



平衡车维修



  前期准备工作:

  1)将爱尔威S3平衡车的电池组从底座上拆卸下来;

  2)打开S3车底座的脚踏板,并将其与主机连接线断开连接

  3)拆开铝盖

  以上步骤主要是拆卸螺丝,并没有过多难度,注意由于螺丝较多,需要拿小盒专门收纳,避免遗失;连接线断开前,可拍照记录,避免之后安装时接错。



平衡车维修

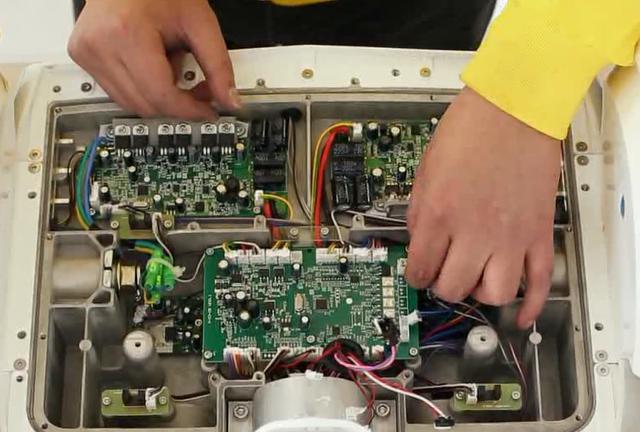

  终于拆好了。

  下面就是重点啦。



平衡车维修



  拆卸固定左右驱动板的螺丝,并断开驱动板与主控板及其它部分的连线。



平衡车维修



  拆开图中蓝黄线的扎带,将左驱动板(以图中人面相来判断左右)取出,用电焊笔断开与左驱动板连接的这两根线。



平衡车维修



  同理,另一侧的右驱动板同样要用电焊笔来拆卸连接线,注意理清连接线,左右不要搞乱,最好做上记号,方便之后焊接到新的驱动板上。



平衡车维修



  学习时间:

  如图所示的驱动板上,GND接口连接黑线,是负极;60V接口连接红线,为正级。焊接时需格外注意!



平衡车维修



  下面你只需要取出全新的左驱动板,连接好正负极的电源线,将其焊接好就可以了。



平衡车维修



  左驱动板安装之前,先在图示区域贴好导热硅胶垫。



平衡车维修



  再放置好左驱动板,将固定用的螺丝安装好,接好各连接线,由于接线较多,建议用扎带、绝缘胶布等整理分类。



平衡车维修



  右边驱动板同理安装。



平衡车维修



  完全安装好后,我们需要对新装的左、右驱动板进行检测。主要用调试好的万用表检测左右驱动板连线是否与主题部分产生短路。



平衡车维修



  下面来拆卸主控板。

  首先还是拍照记录下主控板各接线的顺序。

  然后将主控板上的这些接线全部拔掉,并拆下固定主控板的螺丝,就可以完全取下主控板了。



平衡车维修



  拆下主控板之后,图中所示区域便是遥控板。将相关螺丝与接线全部拆除即可取下。



平衡车维修



  遥控板焊接有多条接线,想要完全取下,需要将图上所有接线全部断开。



平衡车维修



  取一块全新的遥控板,参照原本的接线方式,依次将连线焊接固定在遥控板上。



平衡车维修



  注意:焊接好后,遥控板的背面需要贴上绝缘层后再固定。

  贴好后,就可以将遥控板放回原位,打上螺丝进行固定了。



平衡车维修



  现在,可以将拆卸下来的主控板复位了,如果需要更换,那么就安装一块全新的主控板即可。安装方式,参考之前记录和拆卸的接线方式,将对应接线连接好并打胶固定,然后上好全部螺丝即可。

  全部安装好后,还需要对遥控板进行调试。调试前,需要先将之前取下的电池组接回S3的车底座,然后连接电源开关,并打开。之后打开遥控板开关,并长时间按住遥控开机按钮,完成遥控器与调控板的对频。

  确认一切无误后,就可以开始安装铝板了,铝板安装好之后,将穿过铝板的连线与脚踏板控制接口连接好,并安装好脚踏板,这样就完成了所有部件的更换操作了。



平衡车维修



  全部安装完毕,还需要进行最后的校准。

  1)取出S3车底座的包装泡沫,放置在水平位置;

  2)将S3车底座放置于包装泡沫中;

  3)利用校准工具连接转轴或如图所示将插孔3和8进行短路连接,打开主机电源,按遥控器开机键进行校准。
