爱尔威S8维修篇:如何更换电机

来源: 发布时间:2017-03-18

  在爱尔威S8智能平衡车的日常维修过程中,电机更换也是常见的问题之一。所以,今天就来为大家讲讲如何对S8的电机进行更换。

  讲解前建议:在保修期内的小伙伴以及手残级别的车友,不要自己尝试拆车更换,因为维修错误所造成的问题,爱尔威(Airwheel)并不会无条件承担维修责任,所以拆车之前需要三思而后行。(爱尔威售后条款与保障:http://www.airwheel.cn/styles-typography.html)



平衡车维修教程

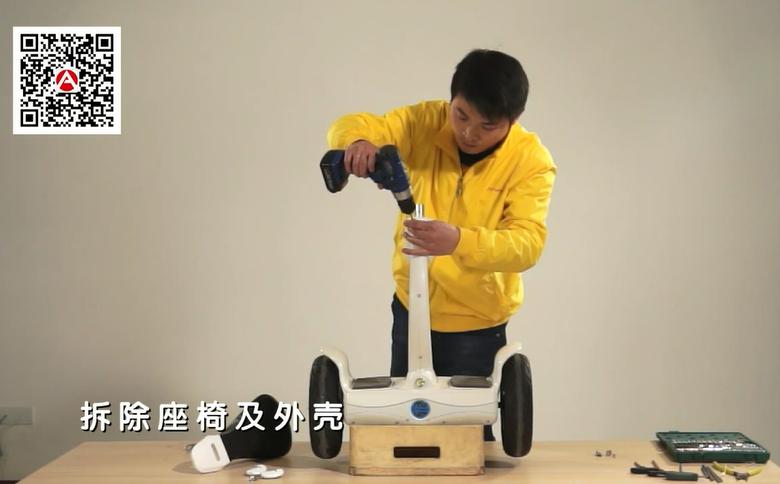

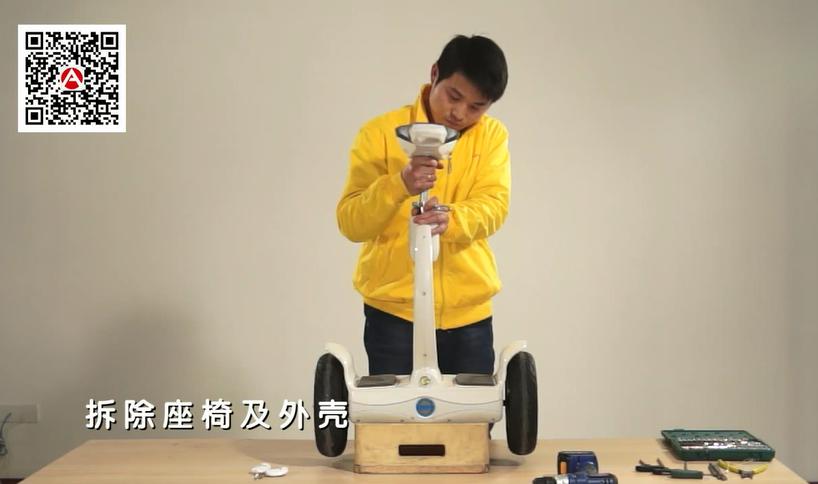

  想要更换电机,先要拆除爱尔威(Airwheel)S8的座椅及外壳。

  这部分的拆卸比较容易,由于座椅原本就可以调节高度,所以只需要打开固定的卡扣,就可以将座椅直接从支撑杆里拔出了。但座椅与支撑杆内有连接线相连,想要完全拆开,需要先断开这里的连接线。



平衡车维修教程



  而接下来支撑杆外壳的拆除,主要是将固定外壳的所有螺丝全部拆卸下来,然后拆卸掉支撑杆外部的外壳;再拆卸支撑杆,断开它与底座的连接线。



爱尔威S8维修

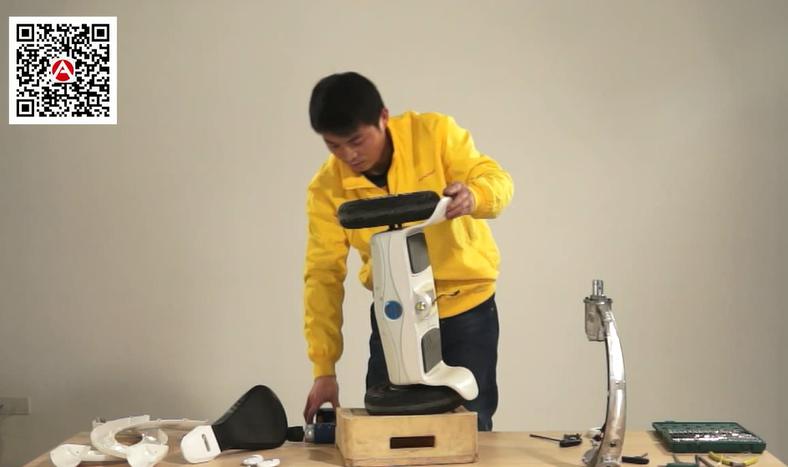

  拆卸底座外壳,需要先将底座侧立,因为固定的螺丝是在底座的底部。



爱尔威S8维修

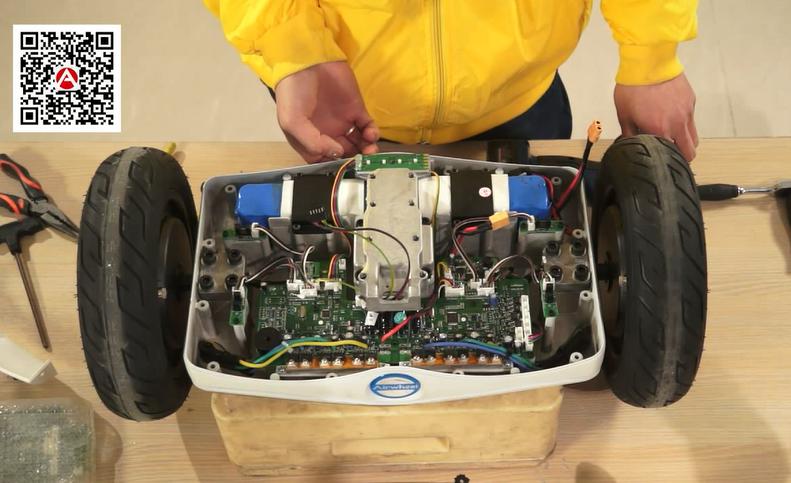

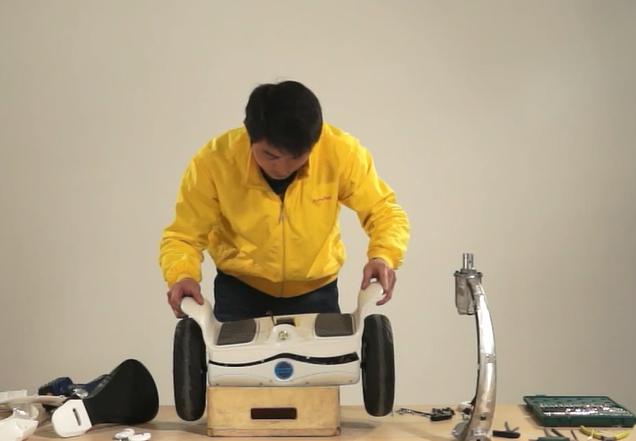

  拆卸完毕之后,将S8的车身底座放平回原处,然后打开上盖板。



爱尔威S8维修

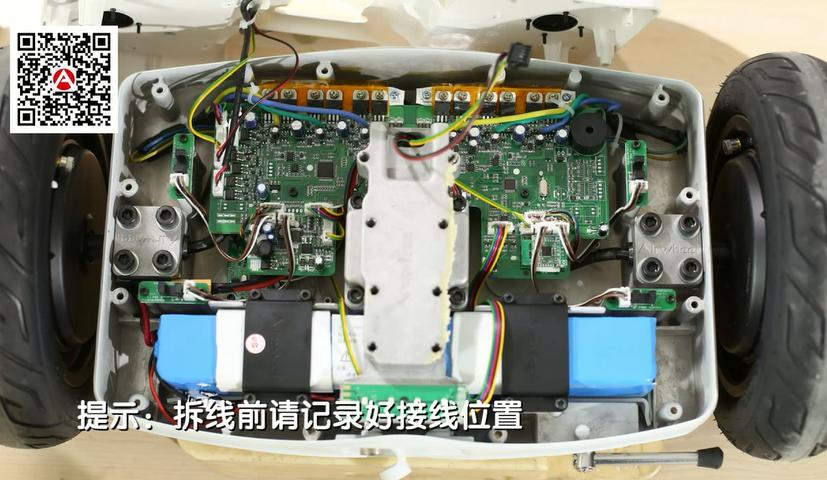

  重要的事情,每次都要提。所有接线位置和方式,在拆卸之前最好拍照记录或以特殊标记标识,以方面后续的安装工作。



爱尔威S8维修



  断开电源是正式开始拆卸的第一步。



爱尔威S8维修

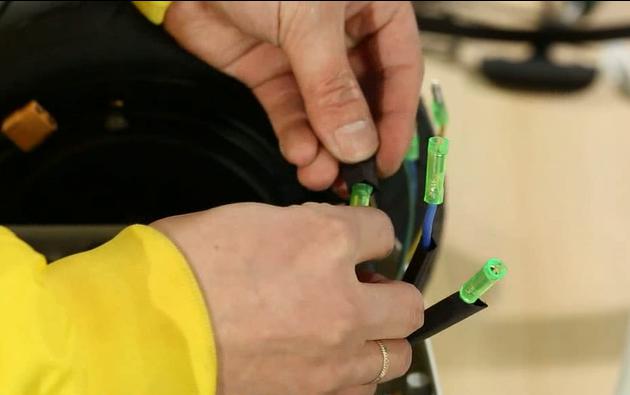

  然后需要断开电机与主板的连接线。由于连接线被扎带和绝缘胶带固定着,所以需要用剪子小心剪开扎带和绝缘胶带,然后断开接线。



爱尔威S8维修

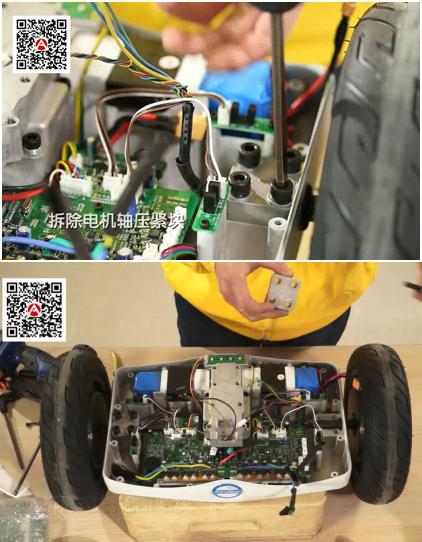

  拆除电机轴压紧块上的螺丝,然后取下。



爱尔威S8维修

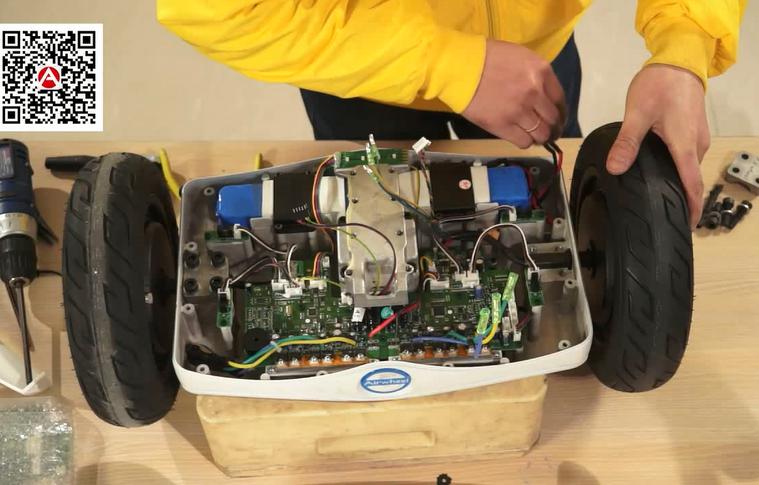

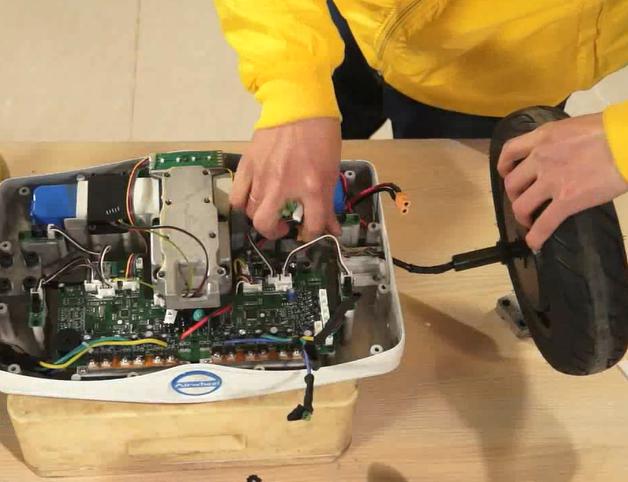

  然后就可以直接拆除电机了。爱尔威(Airwheel)S8的电机是集成在轮胎上的,所以你没有看错,它的电机更换需要更换整个轮胎。



电动平衡车维修

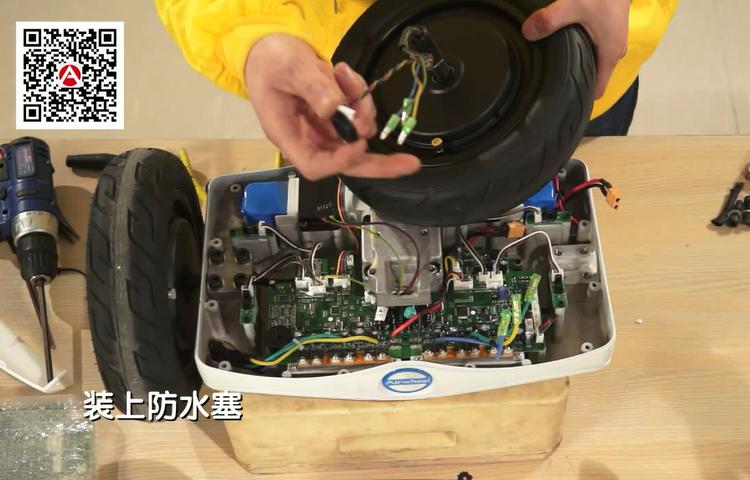

  新的轮毂电机,在安装之前,需要先装上防水塞。



电动平衡车维修

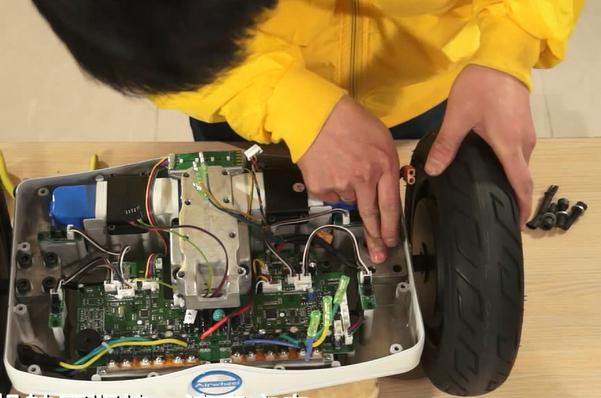

  然后将轮毂电机上的接线小心穿过车座上相应的孔,并将轮毂电机安装到位。



电动平衡车维修



  安装好电机轴的压紧块,注意方向,并装好每一个螺丝。



电动平衡车维修



  按照之前记录号的接线正确连接方式,连接、整理好主板与轮毂电机的接线。

  然后接好电源线。



电动平衡车维修



  下面需要进行的是车辆校准。

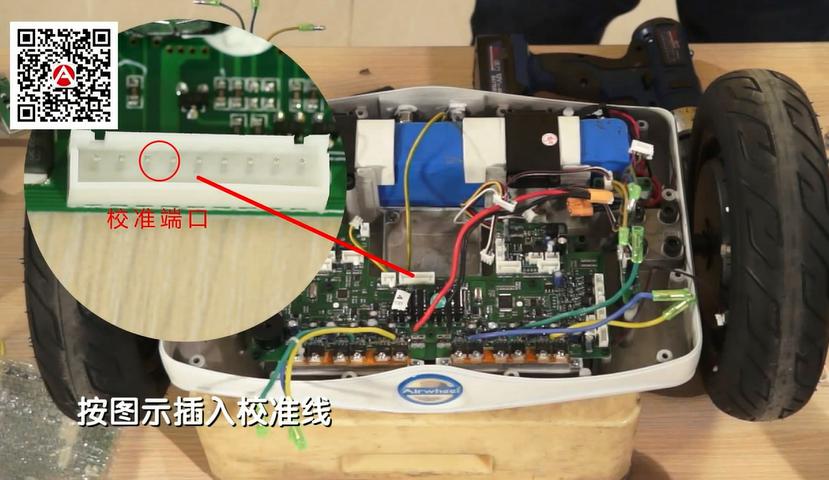

  在保持车身水平、双轮悬空的情况下,按图示接好校准线,然后连接支撑杆与车体连接线,再将座椅与支撑杆的接线连接好。

  全部连接好后,打开电源开关,短接校准线并按下遥控器上的A键,校准无误后,分开校准线,确保线头不接触车体,校准完成后关闭车体电源开关,然后拔掉校准线。



电动平衡车维修

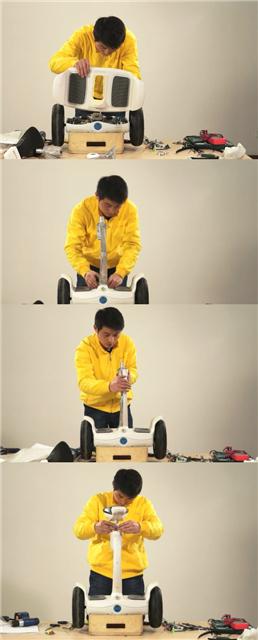

  校准没有问题之后,就可以将车座外壳安装回去了,然后固定好支撑杆,将支撑杆的外壳装好,上紧螺丝。最后装好车座,整辆车就组装完成了。
