本文要为大家分享的内容，主要是关于平衡车爱尔威(Airwheel)Q3霍尔线该如何更换。什么是霍尔线?霍尔线是穿过霍尔传感器的导线，而霍尔传感器则能够检测电机电流，并根据电流的大小输出一个电压值供电机调速控制芯片控制电机速度。爱尔威售后条款与保障http://www.airwheel.cn/styles-typography.html





　　如何判断需要更换霍尔线?

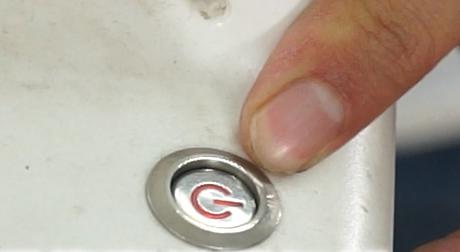

　　按下开关，若开关背景灯连续闪烁5次则判定存在故障。

　　先我们需要打开爱尔威Q3平衡车的外部车壳，拆解过程很简单，只需要用螺丝刀拆卸下所有的螺丝即可，这里就不详细说明了。

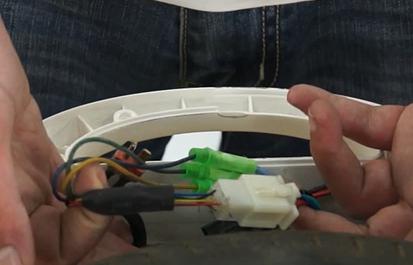

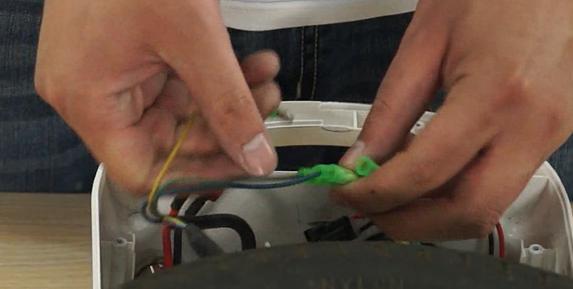

　　断开图中所示的白色接口。

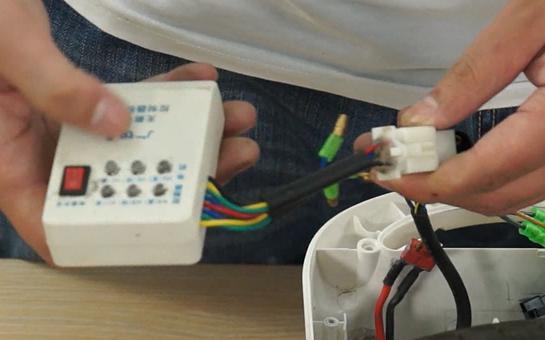

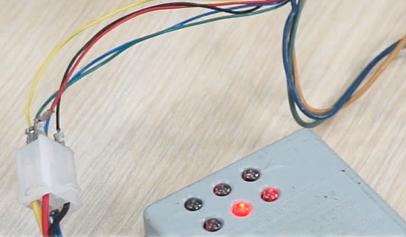

　　将刚才断开的白色接口插口接上检验设备。

　　用手转动车轮，如果检验设备上某个灯不闪烁则对应的霍尔线存在故障。

　　维修步骤如下：

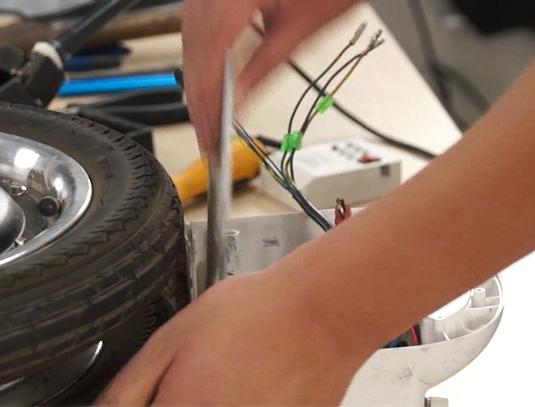

　　断开图示各接线。





　　取出接线与轮胎间的隔板。





　　拆卸另一侧的车壳，并取下。

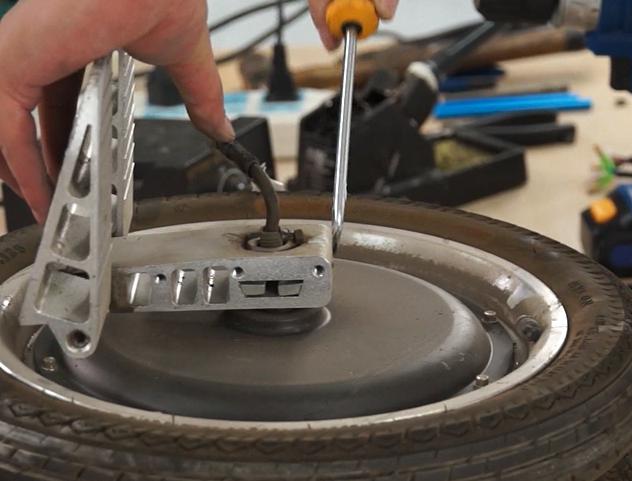

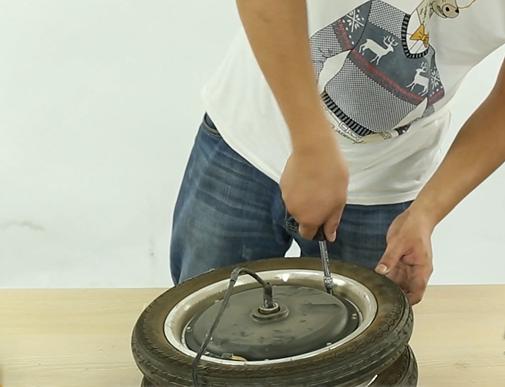

　　用拆卸工具拧开轮毂一侧的螺丝。

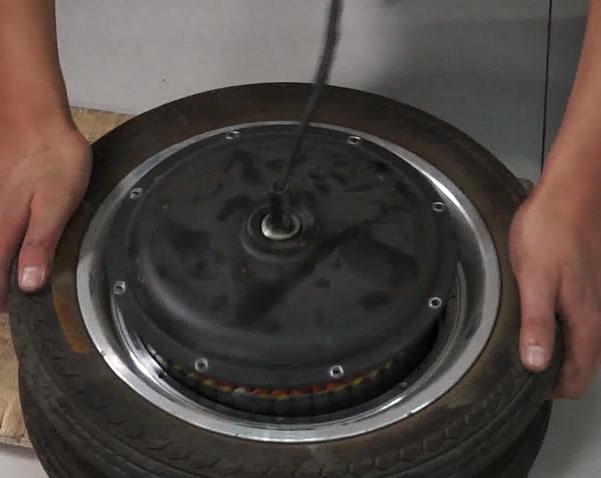

　　将轮胎翻转一面，同样用工具进行拆卸，因为此处有接线在外面，所以要注意不要弄伤接线。

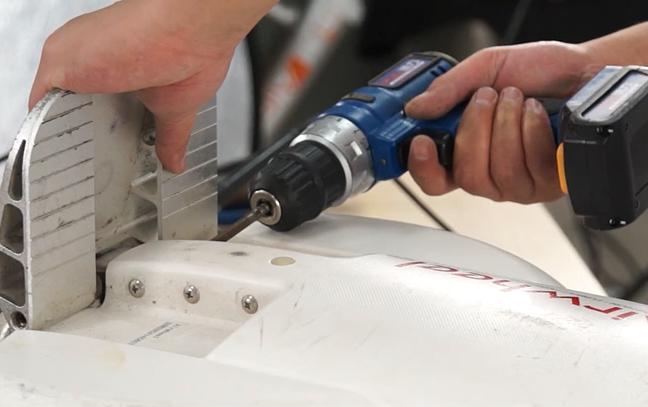

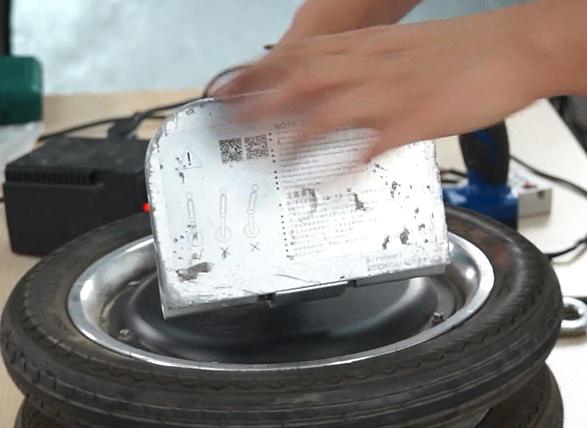

　　取下Q3两侧的脚踏板。





　　拆卸带电机线这一侧边盖的全部螺丝。

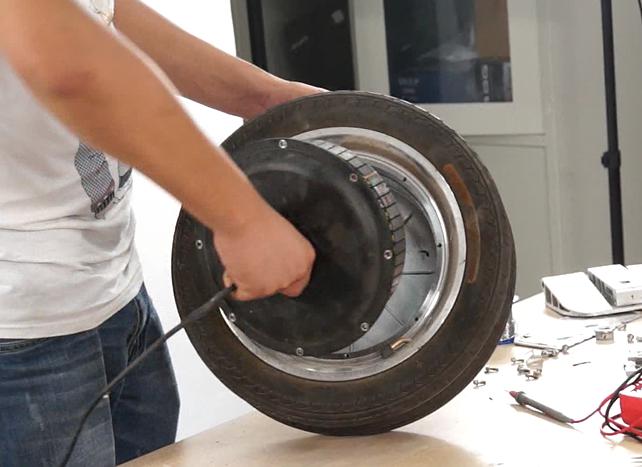

　　将内部电机取出。

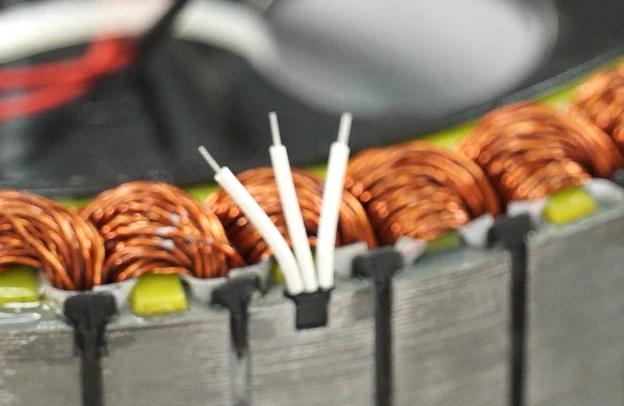

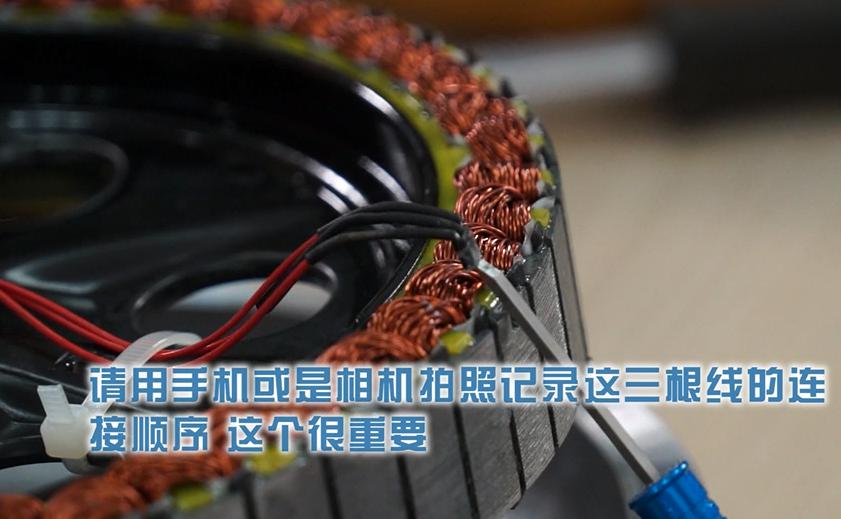

　　拆之前，先记录下图中三根线的连接方式与顺序，可用手机拍照。

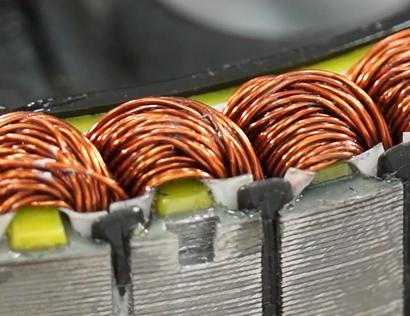

　　用工具将凹槽完全清理干净。





　　按照图中所示装好部件，然后用胶水固定，并清除滑落的多余胶水。

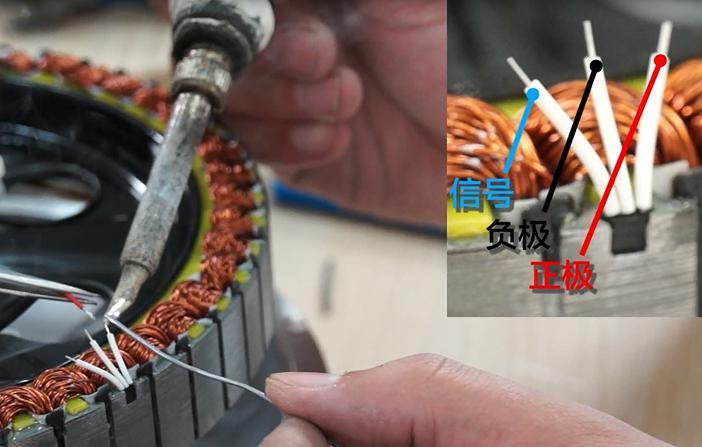

　　依次断开三根线，然后将断开的线与新装好的部件一一焊接固定，要注意顺序千万不能搞错。

　　更换其它的霍尔线步骤同上。





　　完全更换更换维修完毕后，可将电机装回原位。

　　然后安装好全部的螺丝，并拧紧。





　　用电机线接检验设备，并转动车轮，若三个灯交替闪烁，则霍尔线更换顺利完成。

　　后将整车按照之前拆解的方法，逐步复原即算完成了全部的更换维修工作。

　　是不是难度并不高呢?

　　当然，如果仍有有所疑问，也可以选择观看维修拆解视频，了解更多细节。

　　爱尔威Q3平衡车霍尔线更换视频：http://v.youku.com/v_show/id_XMjY0NTQ5OTkyNA==.html
