爱尔威Z5滑板车知多少?电池盒固定座全拆解

  • 来源:

  众所周知,爱尔威(Airwheel)Z5智能滑板车的电池是外置可插拔的,它主要固定于踏板的前部位置,那么对于Z5的电池盒固定座,车友们又了解多少呢?下面,就跟随小编围观拆机前线,看看电池盒固定座究竟是怎样的,又该如何拆解更换维修吧。(官方提醒:自行拆解之前请先了解爱尔威售后条款与保障 http://www.airwheel.cn/styles-typography.html)



电动滑板车



  第一步当然是先取下爱尔威(Airwheel)Z5的电池组。

  拆卸方法很简单:1)拔下前车灯与电池盒的USB接线;2)拉开分度销;3)取下电池组。



电动滑板车

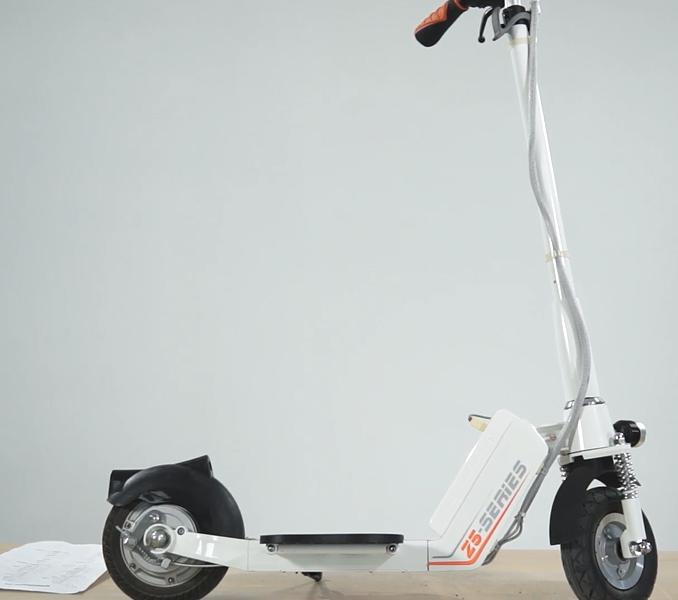

  将爱尔威(Airwheel)Z5的车身折叠。



折叠滑板车

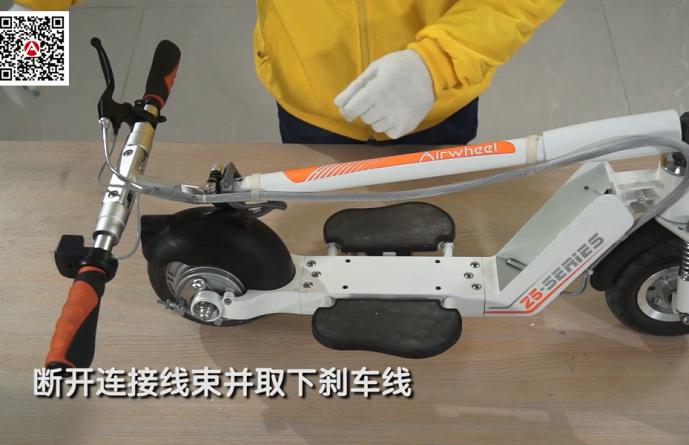

  断开把手处的连接线束。



电动滑板车

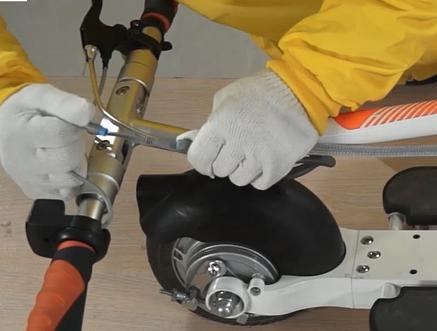

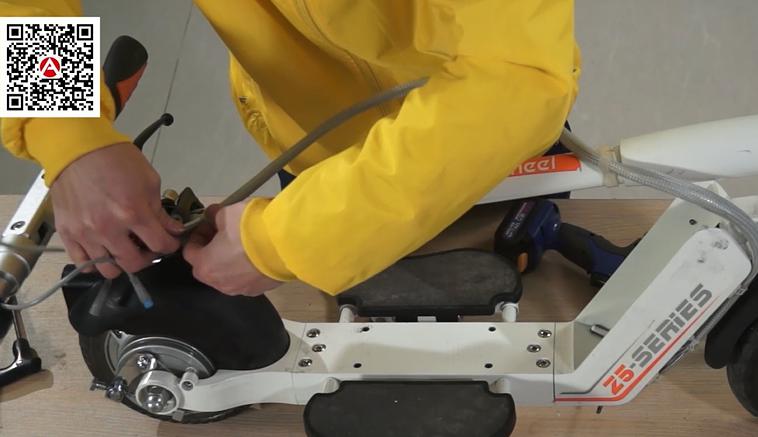

  松开后车轮处固定刹车线一端的装置。



电动滑板车

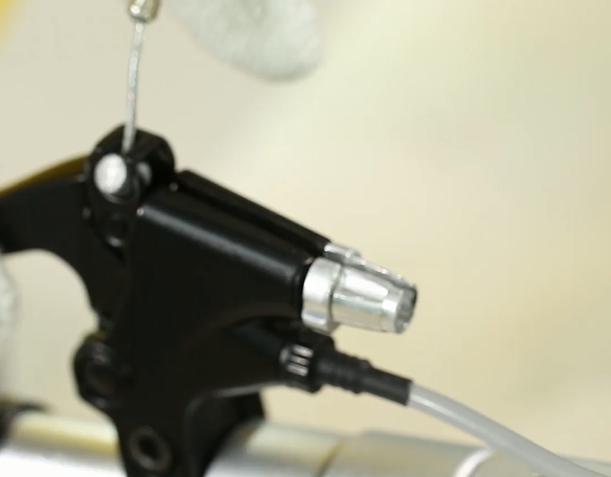

  将刹车线的另一端从刹车把里抽出。



电动滑板车维修

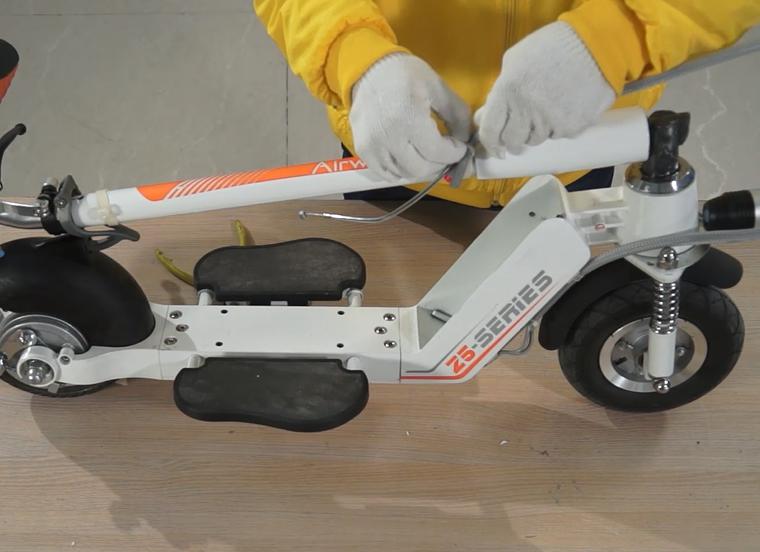

  断开固定用的扎带,将扶杆那一段的刹车线拆卸下来。



电动滑板车维修

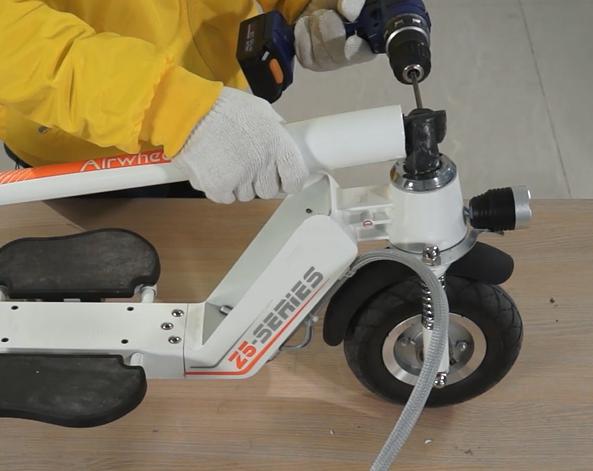

  拆卸下固定立管的螺丝,将扶杆取下。



电动滑板车维修

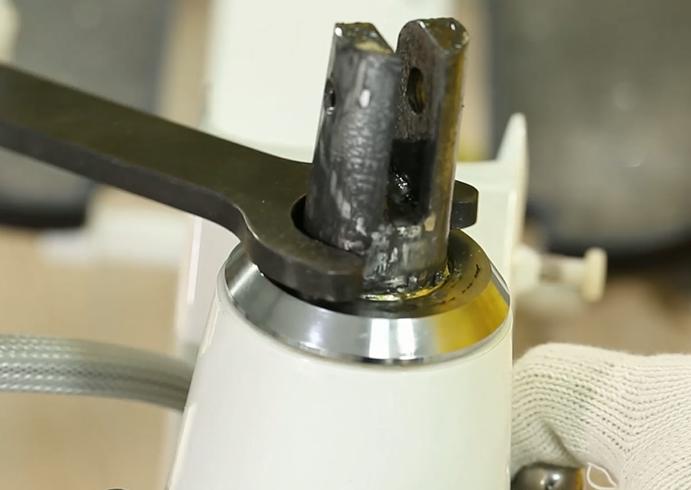

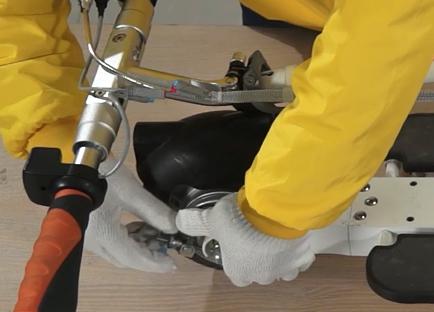

  用专用扳手拆卸爱尔威(Airwheel)Z5滑板车的前叉组件。



电动滑板车怎么维修



  分离前叉与前车轮。



电动滑板车怎么维修



  将车架翻转,拆卸下电池盒固定座下盖板上的螺丝,并取下下盖板。



电动滑板车维修

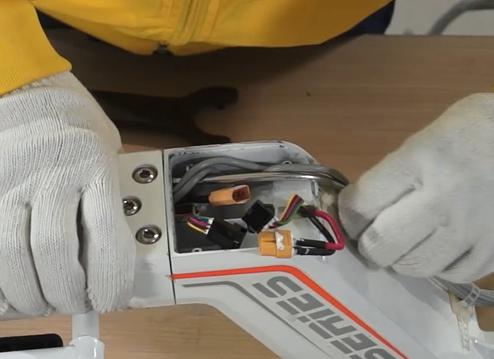

  断开内部的接线。



电动滑板车维修

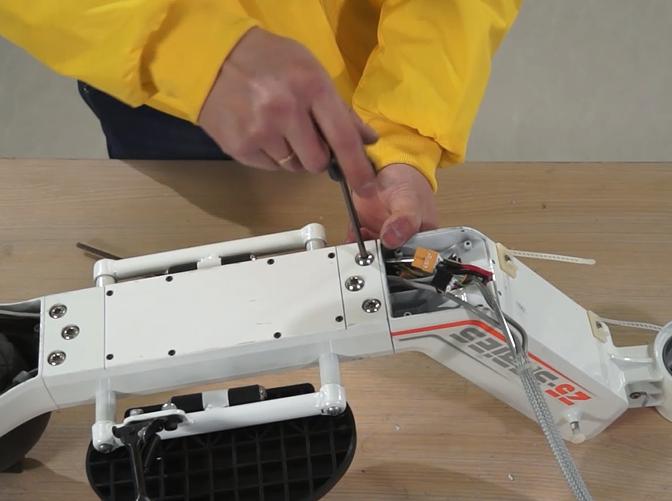

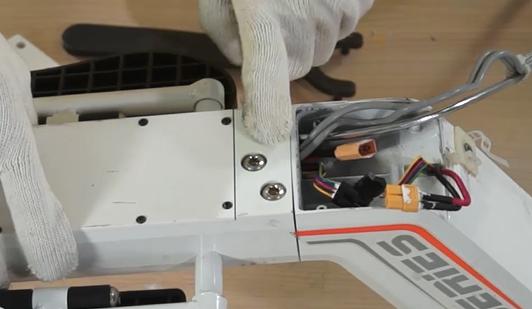

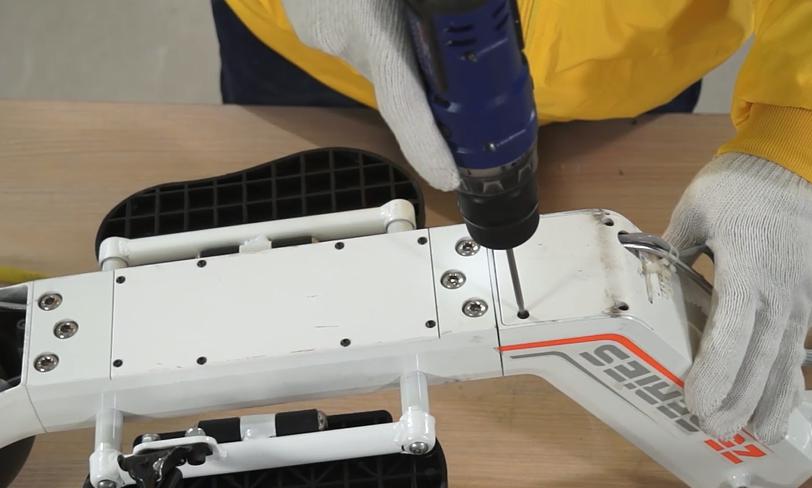

  拆卸下让电池固定座与车架连接的螺丝。



电动滑板车维修

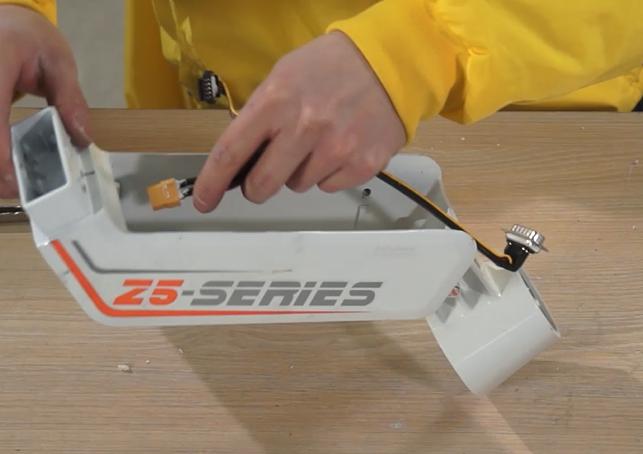

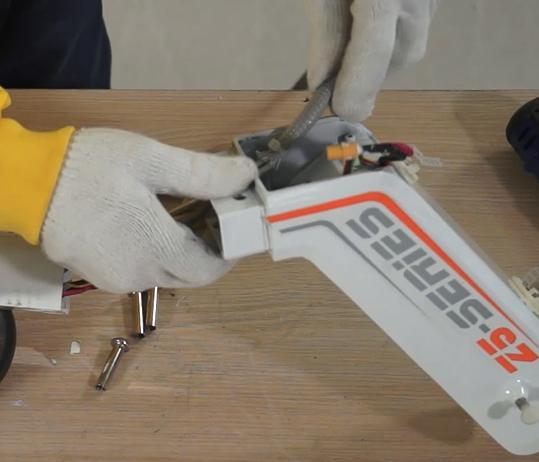

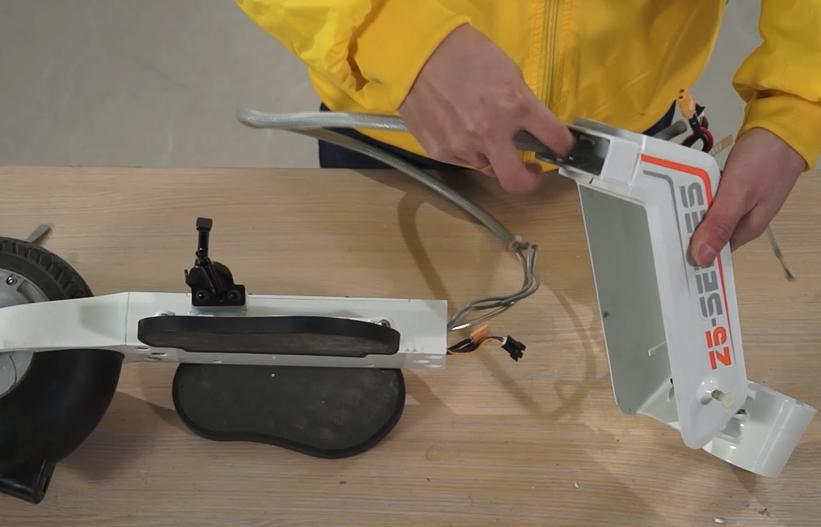

  拆卸下电池盒固定座,注意小心理清各线束,并将刹车线穿出。



电动滑板车怎么维修

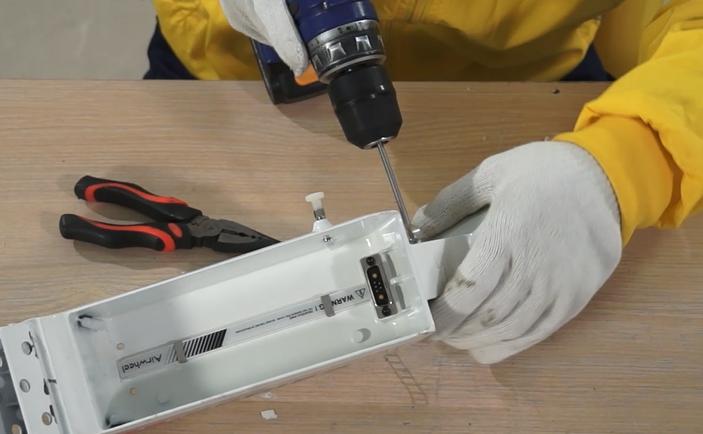

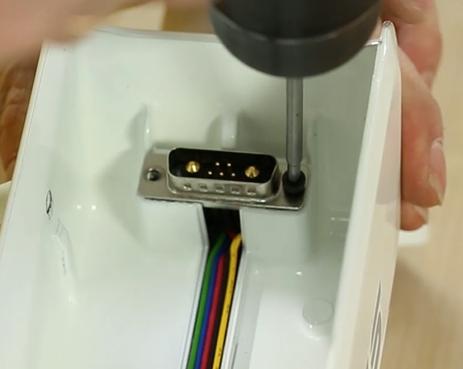

  拆卸图示区域的螺丝,以及图中接口两侧的固定螺丝。



电动滑板车维修教程

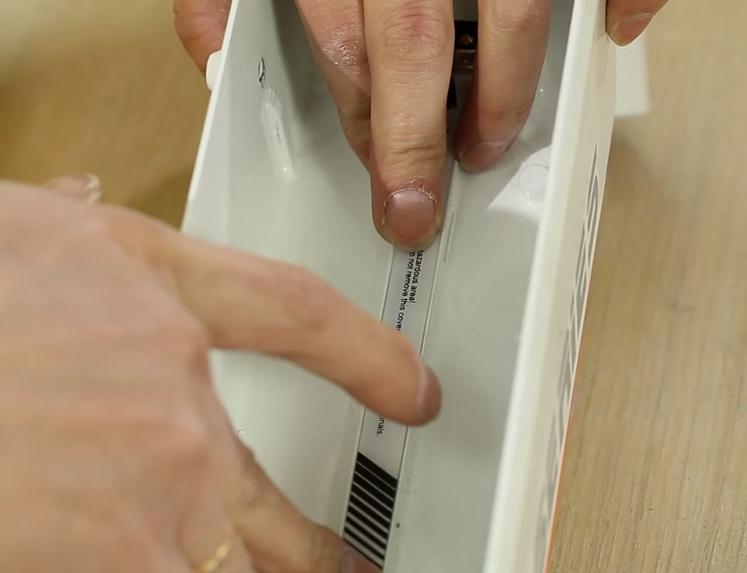

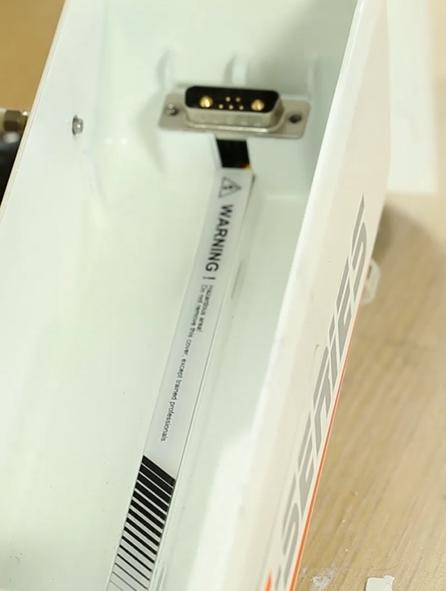

  将印有“WARNING”区域的模块用镊子挑开拆出,取下内部的电源接线。



滑板车怎么维修

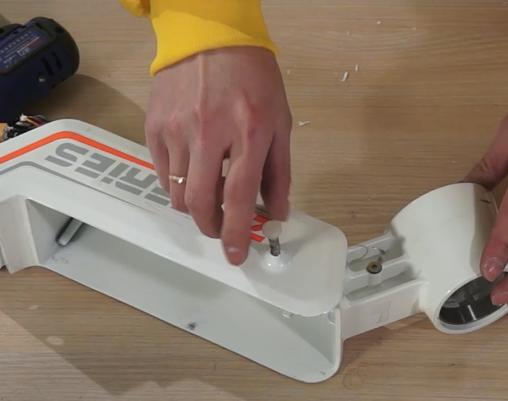

  拧出图中的分度销。



滑板车怎么维修



  拆卸电池盒固定座底部的螺丝。



滑板车怎么维修

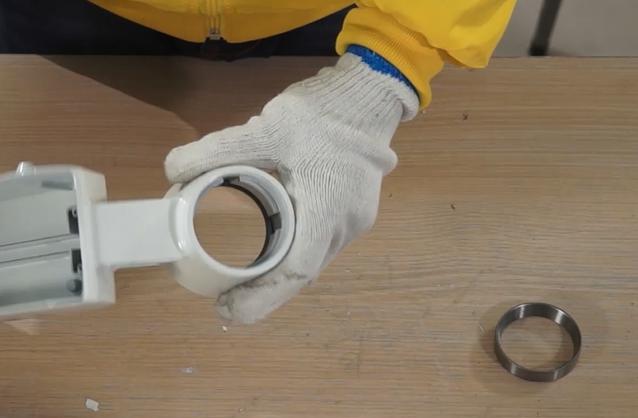

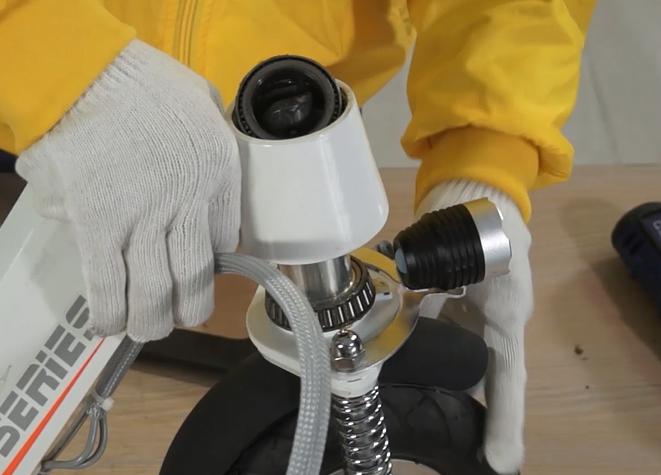

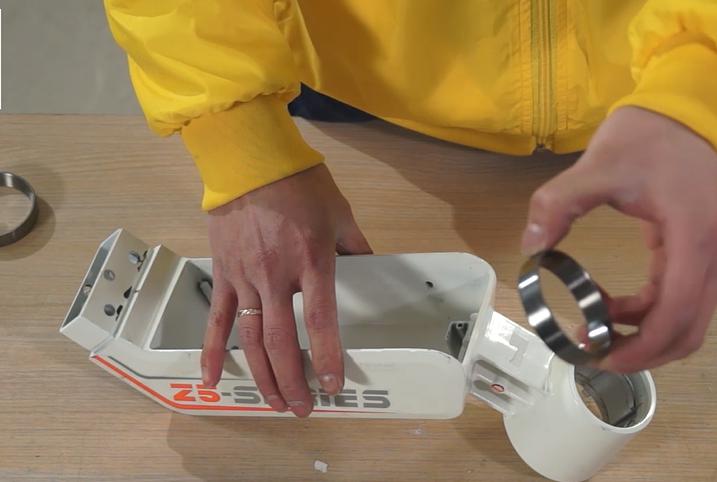

  取出上下轴承固定座。



滑板车怎么维修



  换上新的电池盒固定座。

  安装上下轴承固定座时,需要注意区分上(小)下(大)喝固定座的方向。



滑板车怎么维修



  安装电池固定座的配件,首先是电源接口的部件。



滑板车怎么维修



  安装固定接口两侧的螺丝。



滑板车怎么维修



  重新封回防尘片,并进行固定。



滑板车怎么维修



  装入分度销,拧紧到原位。



滑板车怎么维修

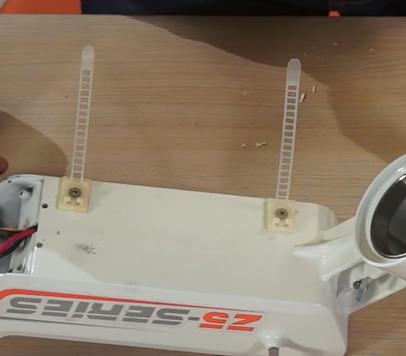

  将安装于底部固定线束的扎带安装回去。



滑板车怎么维修



  穿回刹车线以及其它接线。



滑板车怎么维修



  接回电池盒固定座与车体,并将固定用的螺丝安装好。



滑板车怎么维修



  连接整理线束,然后装回电池盒固定座的下盖板,固定好全部螺丝。



滑板车怎么维修



  用底部扎带固定好刹车线。



滑板车怎么维修

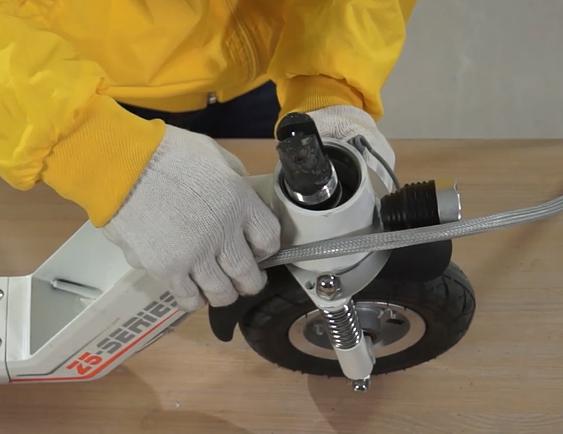

  安装前叉组件,安装前可用小刷子对前轮部件进行适当清洁。



滑板车怎么维修



  安装立管,用螺丝刀固定。



滑板车怎么维修

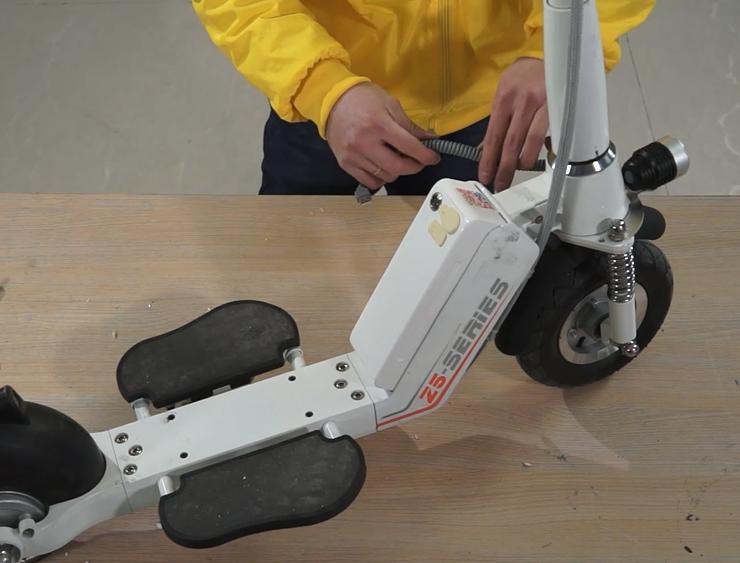

  安装接回刹车线及其它接线,并固定好线束。



电动滑板车的维修方法



  最后的最后,接回电池盒就可以直接骑行爱尔威(Airwheel)Z5滑板车了。

  由于拆卸安装步骤比较琐碎,如果有小伙伴没办法完全看明白,那么也可以移步视频。爱尔威(Airwheel)Z5智能滑板车电池盒固定座拆解更换视频:http://v.youku.com/v_show/id_XMjY2NjU2NTY4OA==.html
